О продукте

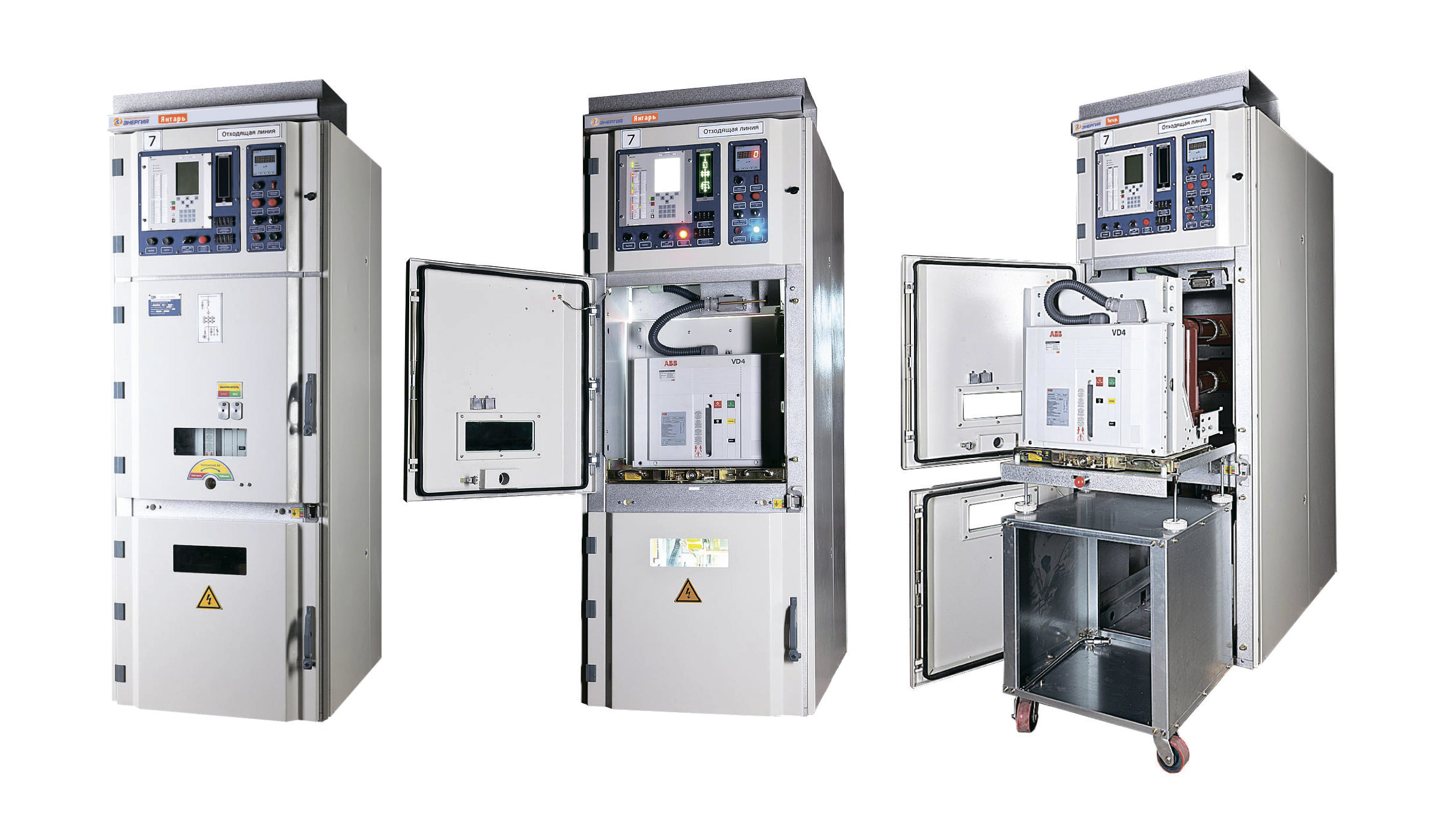

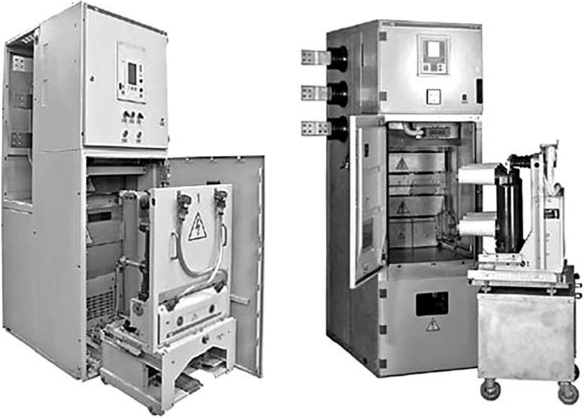

Комплектные распределительные устройства (КРУ) распределительное устройство, собранное из типовых унифицированных блоков (ячеек) высокой степени готовности. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗА и средства учёта и измерения.

Подробнее

Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КВ	-	02	-	ХХ	-	ХХ	У1
1		2		3		4	5

КВ-02-ХХ-ХХ У1	Описание
1	Комплектное устройство с выкатным элементом
2	Год разработки - 2002
3	Модификация
4	Номинальное напряжение 6(10) кВ
5	Климатическое исполнение и категория размещения

Пример условного обозначения: КВ-02-МФ-10 У3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение (линейное), кВ	6,0; 10,0
Номинальное рабочее напряжение (линейное), кВ	7,2; 12,0
Номинальный ток главных цепей шкафов КРУ, А	630; 1000; 1600; 2000; 2500; 3150
Номинальный ток токопровода, А	630; 1000; 1600; 2000; 2500
Номинальный ток сборных шин, А	1000; 1600; 2000; 2500; 3150
Номинальные токи отключения выключателя, кА	20,0; 31,5; 40,0
Номинальные токи термической стойкости, кА	20,0; 31,5; 40,0
Номинальные токи электродинамической стойкости, кА	51,0; 81,0
Номинальное напряжение вспомогательных цепей защиты, управления, и сигнализации, В
- переменного тока	220
- постоянного тока	110; 220
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
По степень защиты по ГОСТ 14254	IP00, IP51
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005

ПРЕИМУЩЕСТВА

1. Безопасность:

Камеры сборные одностороннего действия обеспечивают безопасной включение, переключение вводных линий. Использование защитных конструкций безопасно для операторов.

2. Надежность:

Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва.

3. Универсальность:

Легко транспортировать и монтировать за счет разборной конструкции секций и отдельных элементов металлоконструкций.
