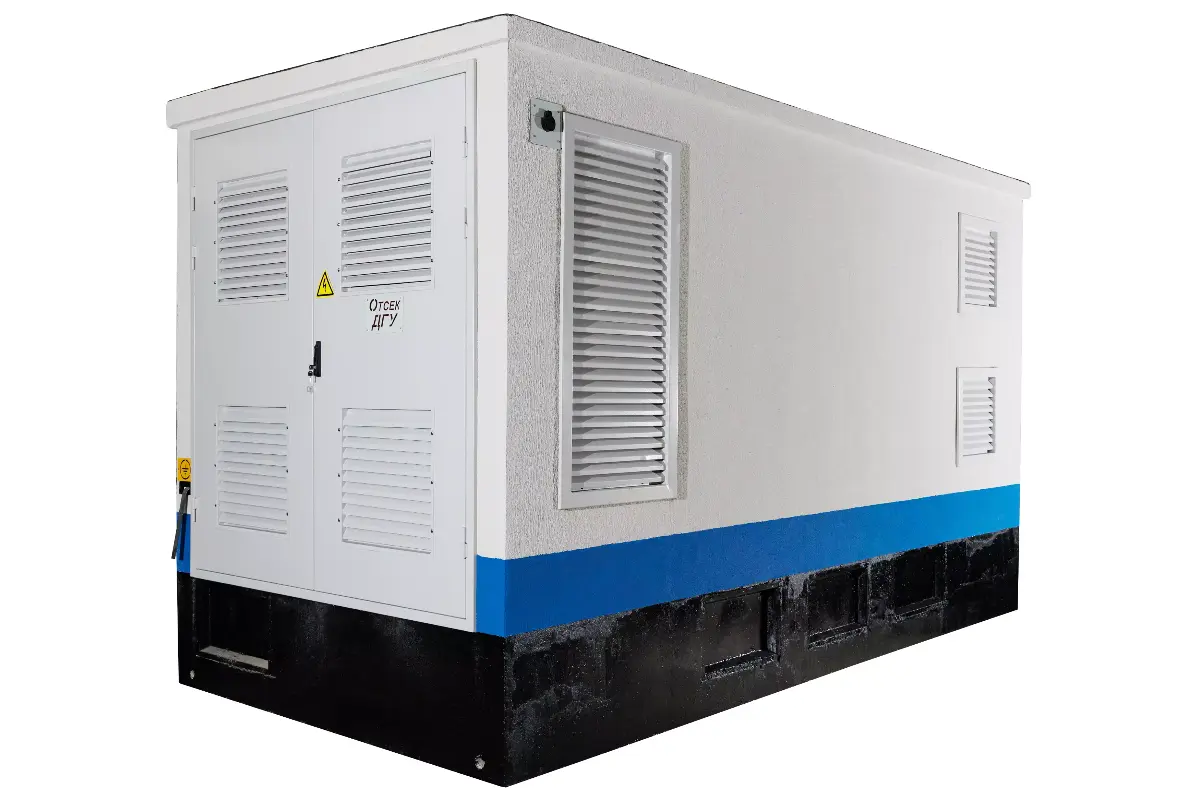

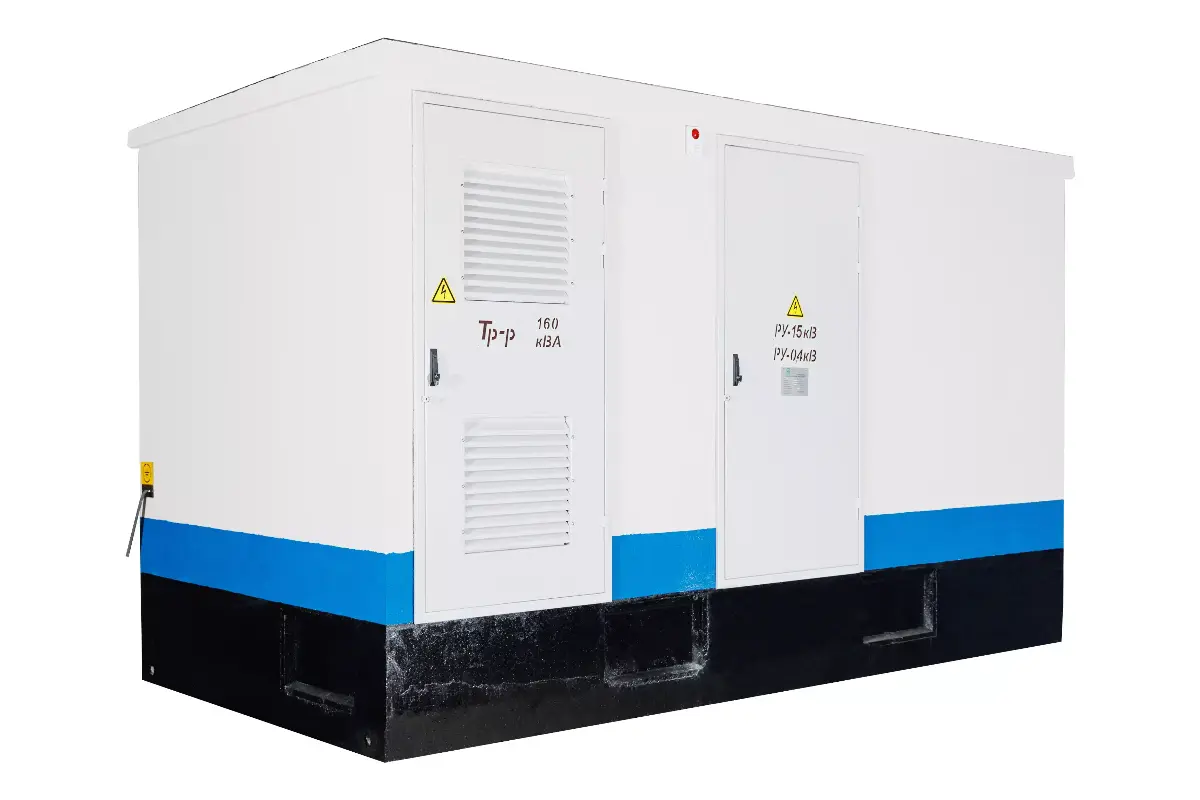

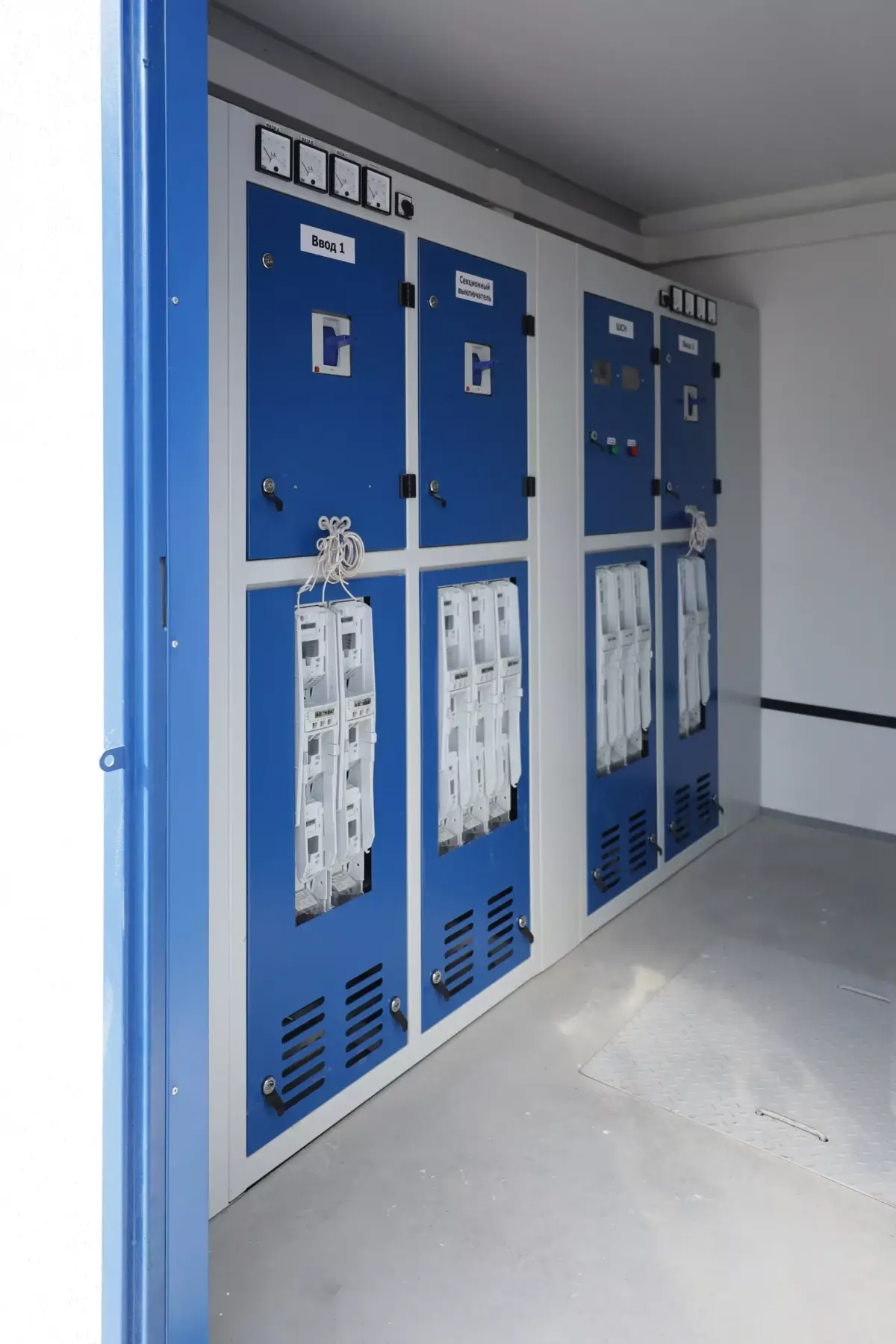

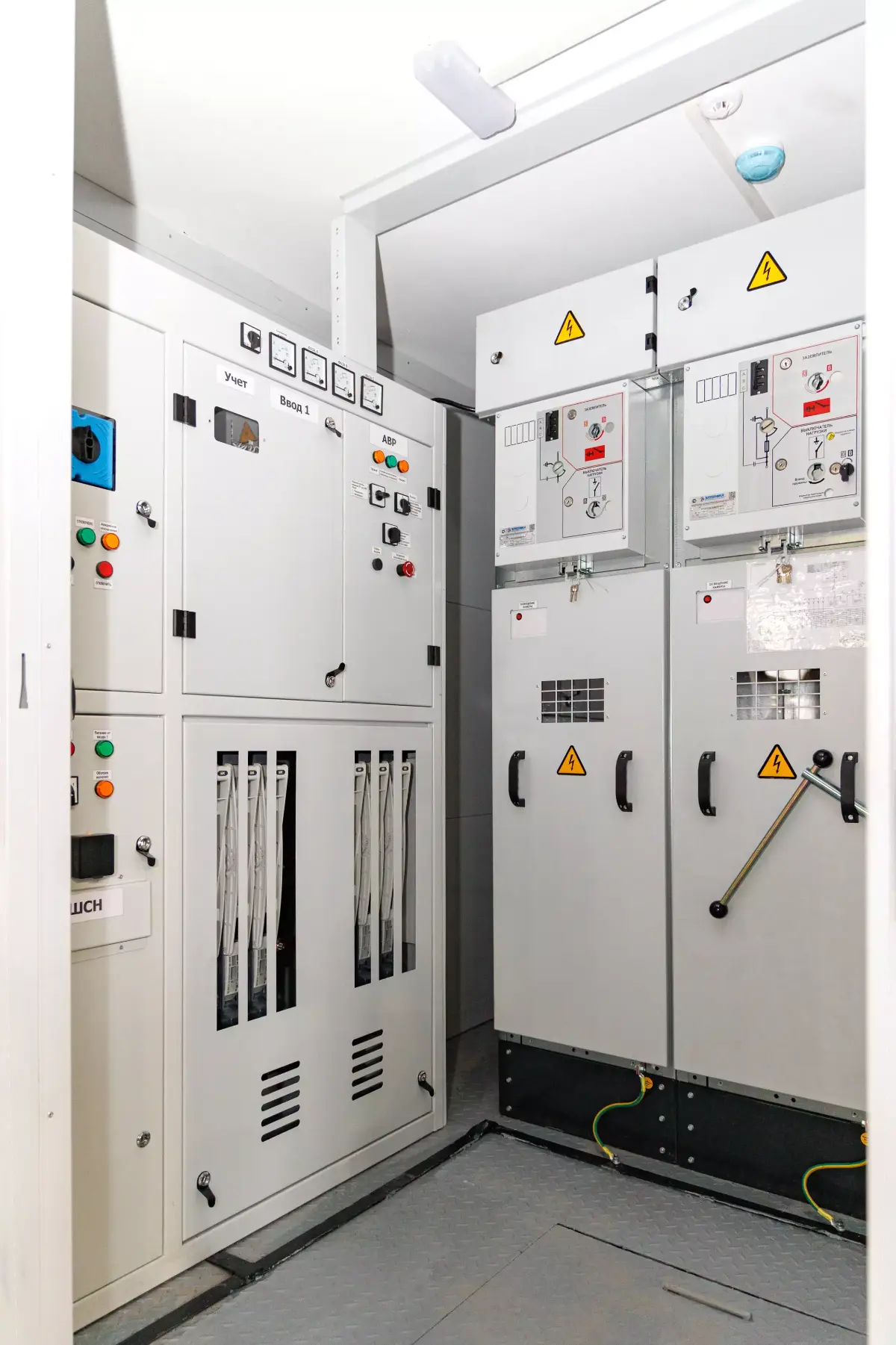

Модульные комплектные трансформаторные подстанции в бетонном корпусе (КТПНУББ)

Х КТПНУ ХХ-Х-Х/Х-Х-Х/Х-ХХХХ-ХХ

Описание

1

Количество применяемых трансформаторов (при одном трансформаторе число не указывают)

2

Комплектная трансформаторная подстанция наружной учтановки

3

Исполнение: «ББ» - блочная в бетонном корпусе

«Б» - блочная;

«С» - столбовая;

«М» - мачтовая

4

Вид исполнения:

«П» - проходная;

«Т» - тупиковая

5

Высоковольтный ввод (В-воздух; К-кабель) / Низковольтный ввод (В-воздух; К-кабель)

6

Мощность силового трансформатора, кВа

7

Класс высокого напряжения трасформатора, кВ / Класс низкого напряжения трансформатора, кВ

8

Климатическое исполнение и категория размещения по ГОСТ 15150-69

9

Год разработки изделия (две последние цифры)

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000

Группа соединений трансформатора

Δ/Yo; Y/Yo; Д/Ун-11

Напряжение короткого замыкания, %

4,5; 6; 7

Номинальное напряжение на стороне ВН, кВ

3,0; 6,0; 10,0; 15,0; 20,0; 27,5; 35,0

Наибольшее рабочее напряжение на стороне ВН, кВ

3,6; 7,2; 12,0; 17,5; 24,0; 29,0; 40,5

Номинальный ток сборных шин устройства ввода со стороны ВН, А

400; 600; 1250; 2000; 2500

Номинальное напряжение на стороне НН, кВ

0,4

Частота переменного тока, Гц

50

Номинальное напряжение вспомогательных цепей, В

12, 24; 48; 110; 220

Ток электродинамической стойкости (на стороне ВН), кА

51

Ток термической стойкости в течение 1 с (на стороне ВН), кА

20

Ток электродинамической стойкости (на стороне НН), кА

16; 25; 50; 65; 70; 85; 100; 150

Ток термической стойкости в течение 1 с (на стороне НН), кА

6,3; 10; 25; 30; 35; 40; 45

Уровень изоляции по ГОСТ 1516.3

облегченная изоляция нормальная изоляция

Номинальный ток сборных шин РУНН, А

630; 800; 1600; 2500; 3200; 5000; 6300; 7000

Ток предохранителя УВН, А

50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125

Выполнение релейной защиты, автоматики и сигнализации

На микропроцессорных блоках

Массогабаритные характеристики элементов корпуса КТПНУ Б

Длина, м

1,7 – 8,0

Ширина, м

2,0 – 3,2

Высота, м

2,4 – 3,6

Масса, т

6,3 – 30
