Щиты одностороннего обслуживания (ЩО-70)

О продукте

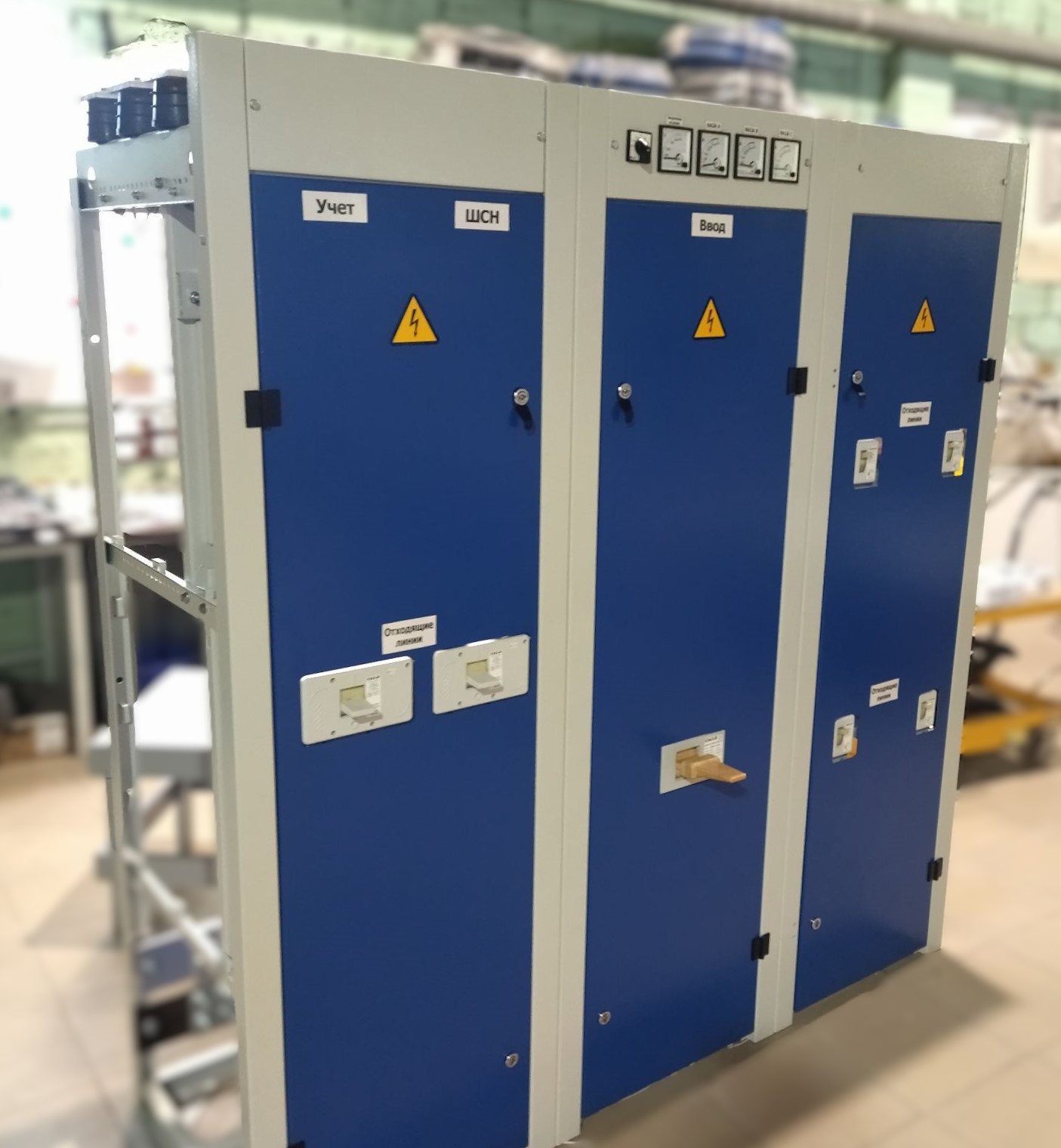

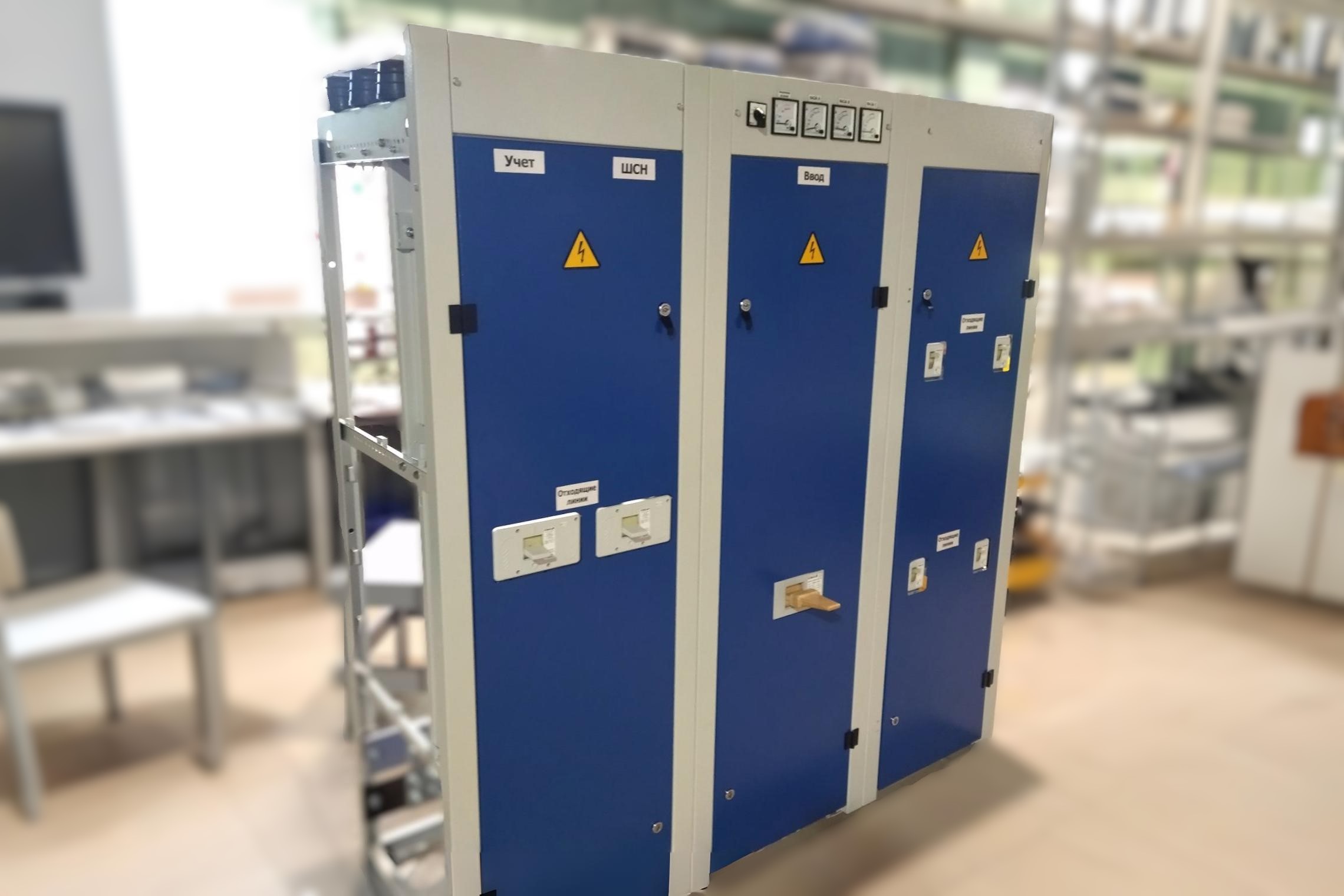

Панели распределительные щитов одностороннего обслуживания типа ЩО-70 предназначены для комплектования распределительных устройств напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-70, являются щитами одностороннего обслуживания и устанавливаются в помещениях. Климатическое исполнение панелей ЩО-70 УЗ. Степень защиты с лицевой стороны IP20, остальные IP00

По назначению панели ЩО 70 делят на:

- линейные;

- вводные;

- секционные;

- вводно-линейные;

- вводно-секционные;

- панели с аппаратурой АВР;

- панели диспетчерского управления уличным освещением.

Комплектация щитов выполняется согласно опросным листам. В соответствии с ним производится компоновка панелей ЩО70, поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов.

Панели линейные комплектуются рубильниками с предохранителями, автоматическими выключателями, панелях с рубильниками применяются рубильники на токи 100, 200, 400, 600 А с предохранителями.

В панелях с автоматическими выключателями ВА04-36 применяются выключатели на токи 100 (160), 200 (250), 400 А, с выключателями ВА51-39 – на токи 400, 600 А, с выключателями ВА55-41 – на токи 1000 А с выключателем ВА55-43 – на токи 1600 А с электромагнитным приводом.

Подробнее

Опросный лист Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ЩО-70	-	Х	-	ХХ	-	У3
1		2		3		4

ЩО-70-Х-ХХ-У3	Описание
1	Панели распределительные одностороннего обслуживания
2	Электродинамическая стойкость сборных шин 1 – 30кА / 2 – 50кА
3	Порядковый номер схемы панели
4	Климатическое исполнение и категория размещения

Пример условного обозначения: ЩО70-1-60-У3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальный ток, In	до 6300А
Номинальное рабочее напряжение, Ue	0,4 кВ/0,69 кВ
Номинальное импульсное напряжение, Uimp	8 кВ
Номинальное напряжение изоляции, Ui	1 кВ
Наибольшее рабочее напряжение, кВ	0,69
Система заземления	TN-C, TN-S, TN-C-S, IT
Номинальный ударный ток, Ipk	до 220кА
Номинальный кратковременно выдерживаемый ток, Icw	до 100кА (1сек.)
Обслуживание щита	Одностороннее
Ввод питания	Сверху / снизу / сбоку / сзади
Вывод отходящих линий	Снизу / сбоку / сверху
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
Вид внутреннего разделения по ГОСТ Р 51321.1	до 4b
По степень защиты по ГОСТ 14254	IP00, IP20
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005

ПРЕИМУЩЕСТВА

1.     Малогабаритность:
Группа ЩО70 является устройством, которое обеспечивает прием, учет и распределение электрической энергии, устанавливается в предназначенных помещениях с учетом минимально занимаемой площади для максимального удобства обслуживания.

2.     Надежность:
Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва. Для каждой секции может быть выполнена защитная панель и дверца.

3.     Универсальность:
Группу распределения электроэнергии из ЩО70 легко транспортировать и монтировать за счет разборной конструкции секций.
