Комплектные трансформаторные подстанции наружной установки столбового и мачтового типа (КТПНУс, КТПНУм)

Х КТПНУ ХХ-Х-Х/Х-Х-Х/Х-ХХХХ-ХХ

Описание

1

Количество применяемых трансформаторов (при одном трансформаторе число не указывают)

2

Комплектная трансформаторная подстанция наружной учтановки

3

Исполнение:

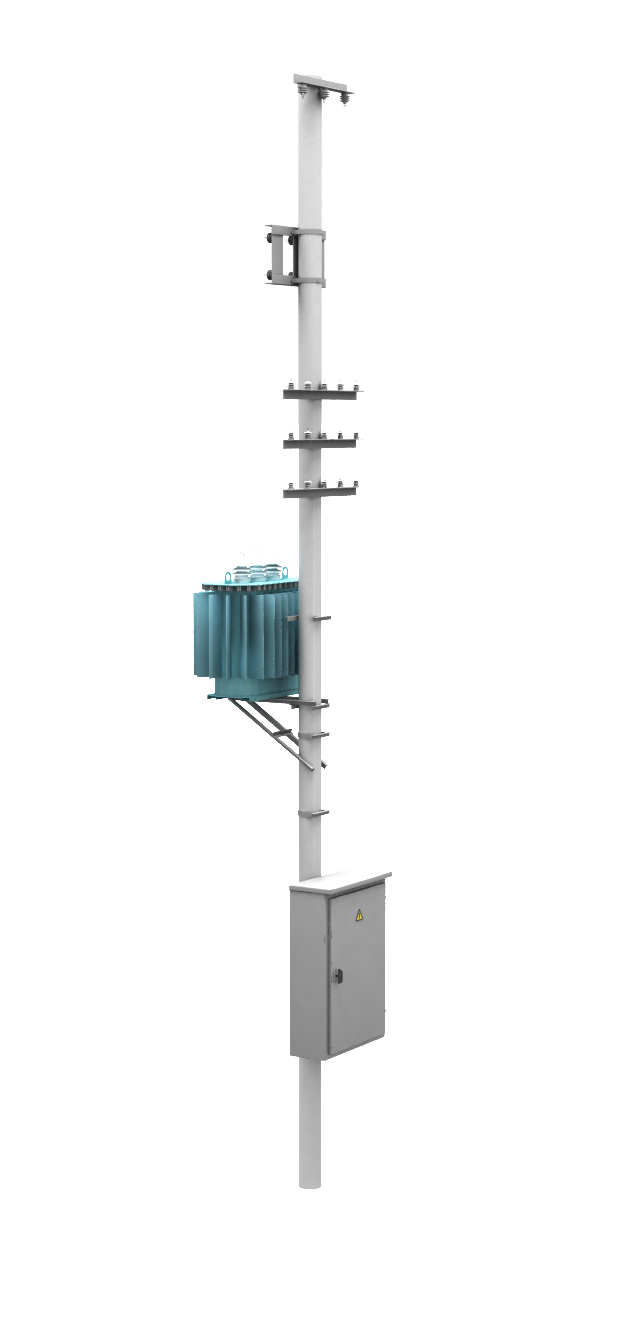

«С» - столбовая;

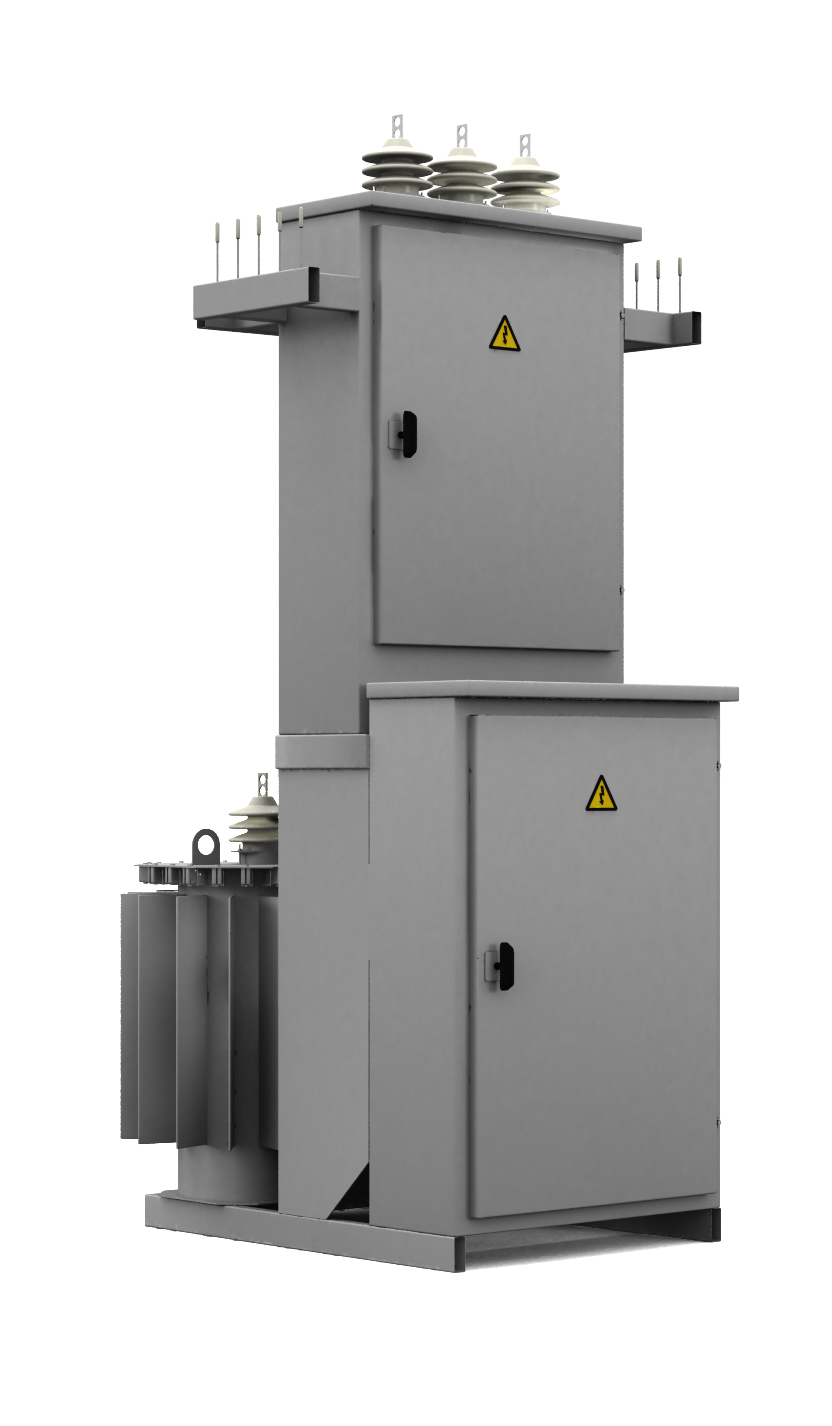

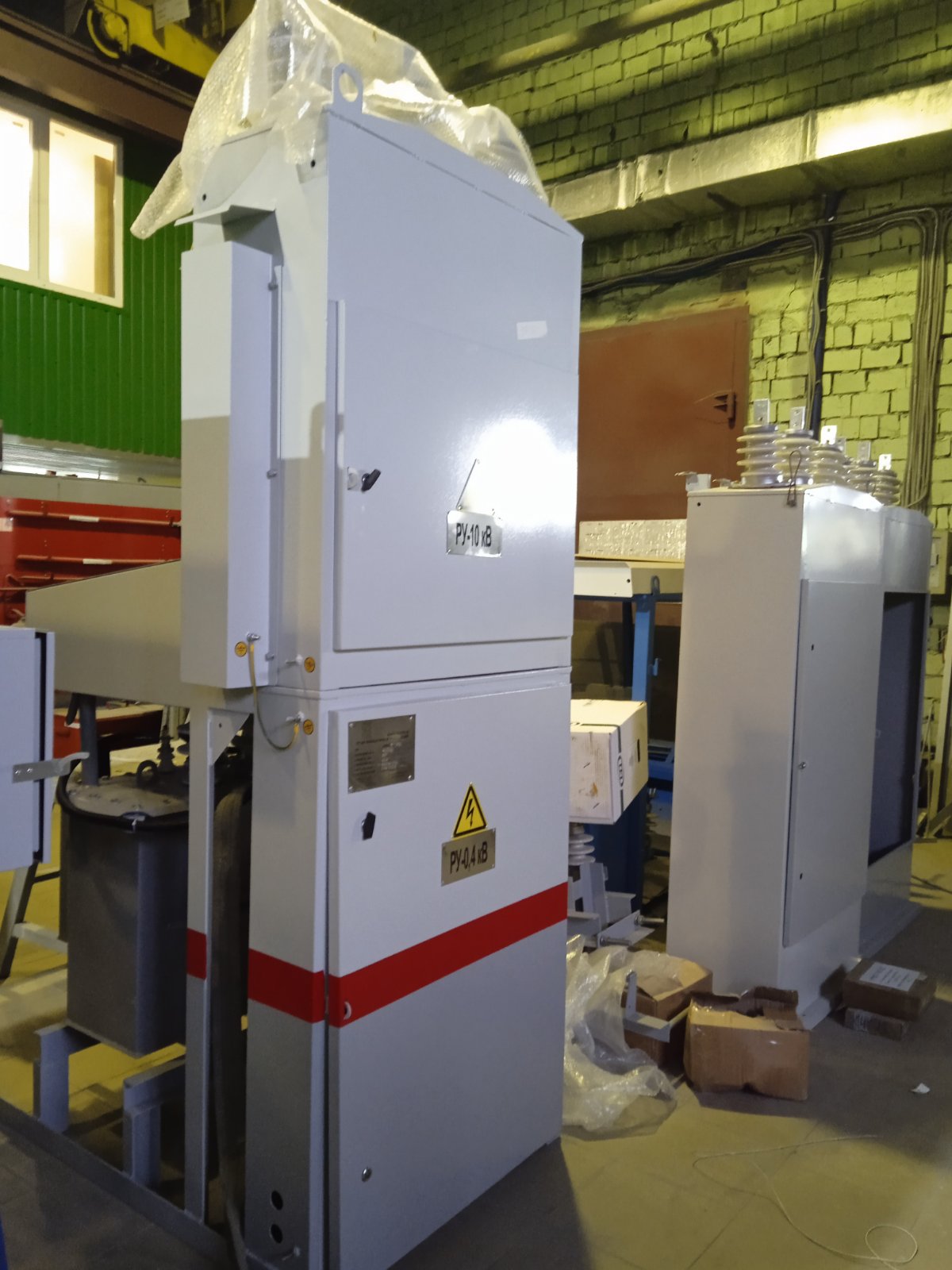

«М» - мачтовая

4

Высоковольтный ввод (В-воздух; К-кабель) / Низковольтный ввод (В-воздух; К-кабель)

5

Мощность силового трансформатора, кВа

6

Класс высокого напряжения трасформатора, кВ / Класс низкого напряжения трансформатора, кВ

7

Климатическое исполнение и категория размещения по ГОСТ 15150-69

8

Год разработки изделия (две последние цифры)

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

16; 25; 40; 63; 100; 160; 250

Группа соединений трансформатора

Δ/Yo; Y/Yo; Д/Ун-11

Напряжение короткого замыкания, %

4,5; 6; 7

Номинальное напряжение на стороне ВН, кВ

3,0; 6,0; 10,0

Наибольшее рабочее напряжение на стороне ВН, кВ

3,6; 7,2; 12,0

Номинальный ток сборных шин устройства ввода со стороны ВН, А

400; 600; 1250

Номинальное напряжение на стороне НН, кВ

0,4

Частота переменного тока, Гц

50

Номинальное напряжение вспомогательных цепей, В

12, 24; 48; 110; 220

Ток электродинамической стойкости (на стороне ВН), кА

51

Ток термической стойкости в течение 1 с (на стороне ВН), кА

20

Ток электродинамической стойкости (на стороне НН), кА

16; 25; 50; 65; 70; 85; 100; 150

Ток термической стойкости в течение 1 с (на стороне НН), кА

6,3; 10; 25; 30; 35; 40; 45

Уровень изоляции по ГОСТ 1516.3

облегченная изоляция нормальная изоляция

Номинальный ток сборных шин РУНН, А

100-630;

Ток предохранителя УВН, А

50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125

Массогабаритные характеристики элементов корпуса КТПНУ Б

Длина, м

-

Ширина, м

-

Высота, м

-

Масса, т

До 1,5
