О продукте

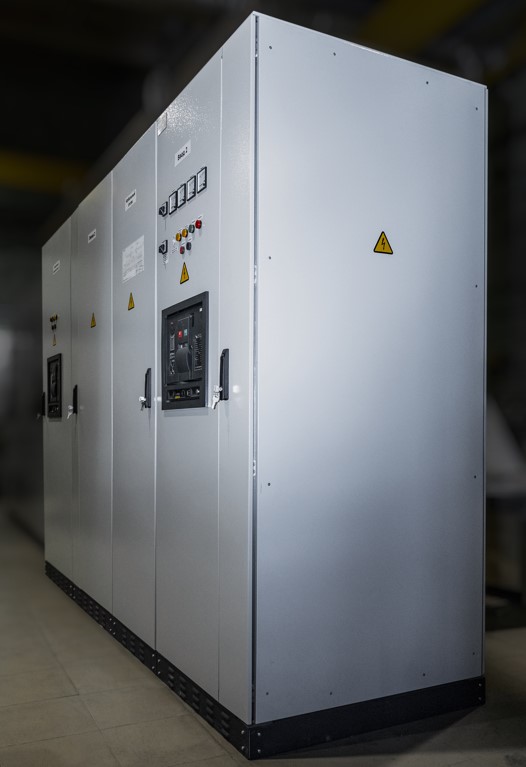

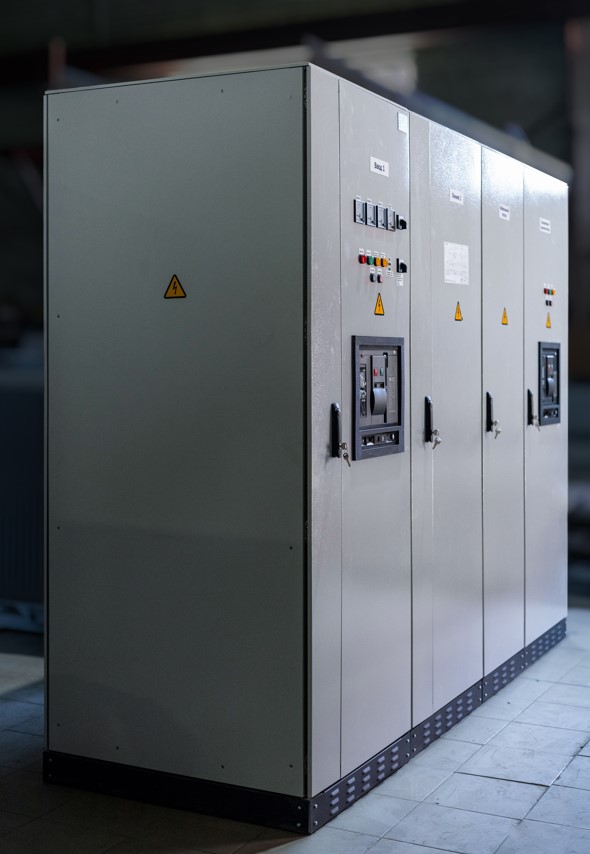

Подстанции трансформаторные комплектные внутренней установки предназначены для приёма, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6(10) кВ частотой 50 Гц, применяются в системах электроснабжения:

промышленных, нефтегазодобывающих, газовых, химических, энергетических предприятий;
потребителей собственных нужд атомных, тепловых и гидроэлектростанций

Подробнее

Опросный лист Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Х	КТПВЦ	ХХ	-	Х	-	Х/ Х	-	Х	-	Х/ Х	-	ХХХХ	-	ХХ
1	2			3		4		5		6		7		8

Х КТПВЦ ХХ-Х-Х/Х-Х-Х/Х-ХХХХ-ХХ	Описание
1	Количество применяемых трансформаторов (при одном трансформаторе число не указывают)
2	Комплектная трансформаторная подстанция внутрицеховая
3	Вид исполнения: «П» - проходная; «Т» - тупиковая
4	Высоковольтный ввод (В-воздух; К-кабель) / Низковольтный ввод (В-воздух; К-кабель)
5	Мощность силового трансформатора, кВа
6	Класс высокого напряжения трасформатора, кВ / Класс низкого напряжения трансформатора, кВ
7	Климатическое исполнение и категория размещения по ГОСТ 15150-69
8	Год разработки изделия (две последние цифры)

Пример условного обозначения: 2КТПВЦ-Т-К/К-400-10/0,4-УХЛ1-25

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Мощность силового трансформатора, кВА	16; 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500; 3150; 4000
Группа соединений трансформатора	Δ/Yo; Y/Yo; Д/Ун-11
Напряжение короткого замыкания, %	4,5; 6; 7
Номинальное напряжение на стороне ВН, кВ	3,0; 6,0; 10,0; 15,0; 20,0; 27,5; 35,0
Наибольшее рабочее напряжение на стороне ВН, кВ	3,6; 7,2; 12,0; 17,5; 24,0; 29,0; 40,5
Номинальный ток сборных шин устройства ввода со стороны ВН, А	400; 600; 1250; 2000; 2500
Номинальное напряжение на стороне НН, кВ	0,4
Частота переменного тока, Гц	50
Номинальное напряжение вспомогательных цепей, В	12, 24; 48; 110; 220
Ток электродинамической стойкости (на стороне ВН), кА	51
Ток термической стойкости в течение 1 с (на стороне ВН), кА	20
Ток электродинамической стойкости (на стороне НН), кА	16; 25; 50; 65; 70; 85; 100; 150
Ток термической стойкости в течение 1 с (на стороне НН), кА	6,3; 10; 25; 30; 35; 40; 45
Уровень изоляции по ГОСТ 1516.3	облегченная изоляция нормальная изоляция
Номинальный ток сборных шин РУНН, А	630; 800; 1600; 2500; 3200; 5000; 6300; 7000
Ток предохранителя УВН, А	50, 63, 80, 125, 160, 31,5, 50, 63, 80, 100, 125
Выполнение релейной защиты, автоматики и сигнализации	На микропроцессорных блоках

МАССОГАБАРИТНЫЕ РАЗМЕРЫ

Массогабаритные характеристики элементов корпуса КТПВЦ
Длина, м	1,0 – 20,0
Ширина, м	0,5 – 2,0
Высота, м	1,9 – 2,5
Масса, т	0,5 – 3
