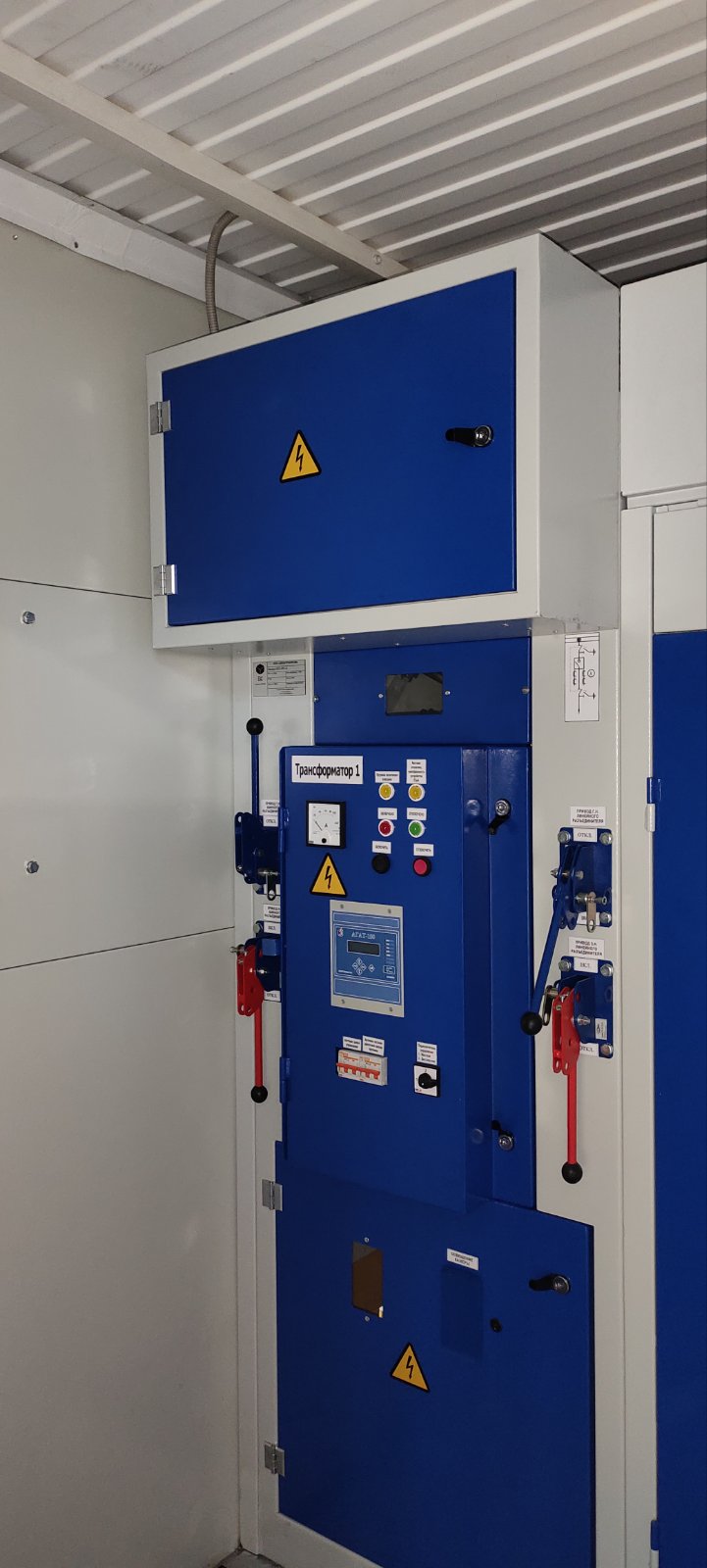

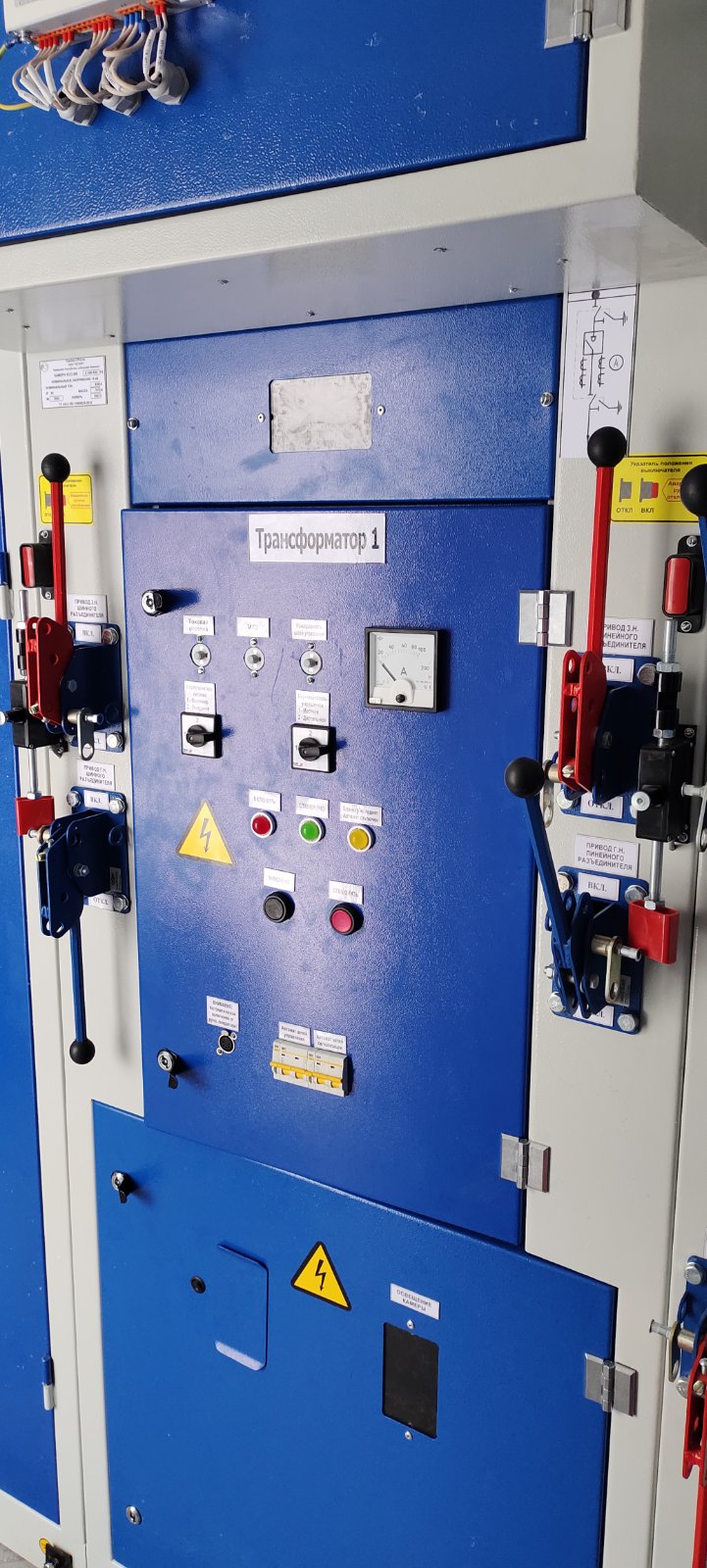

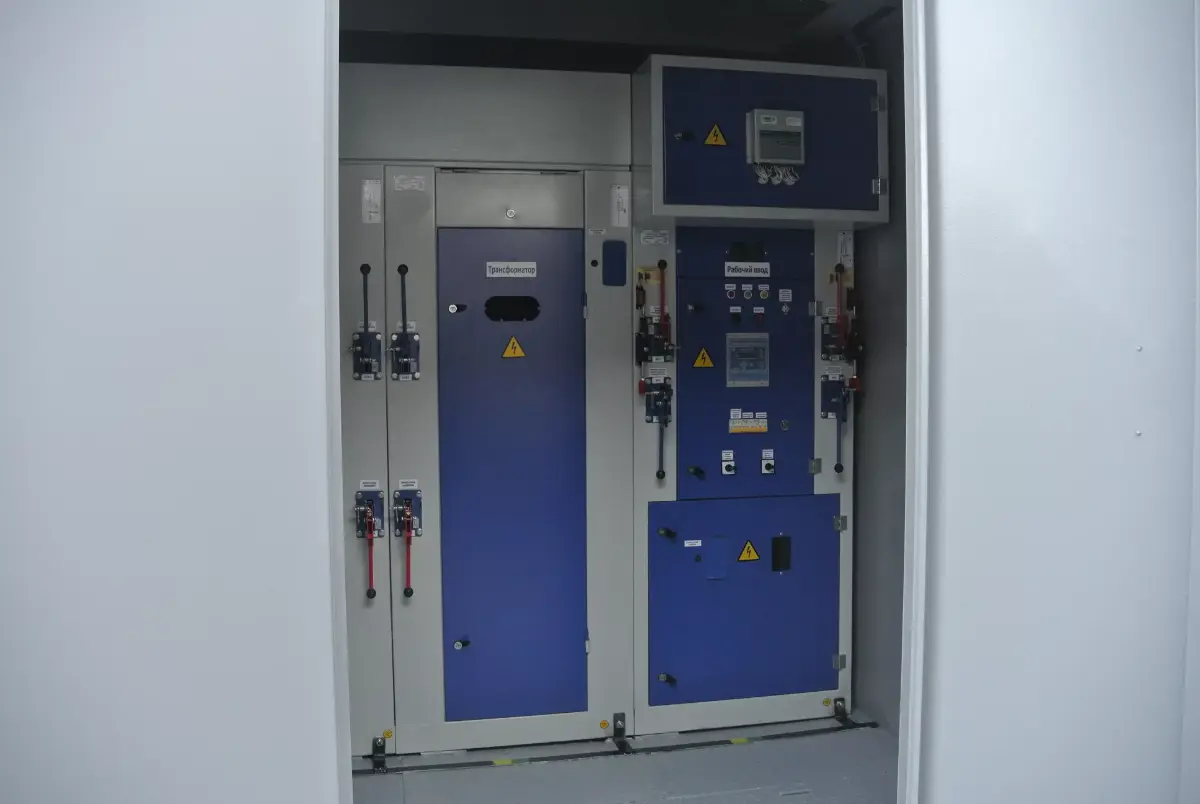

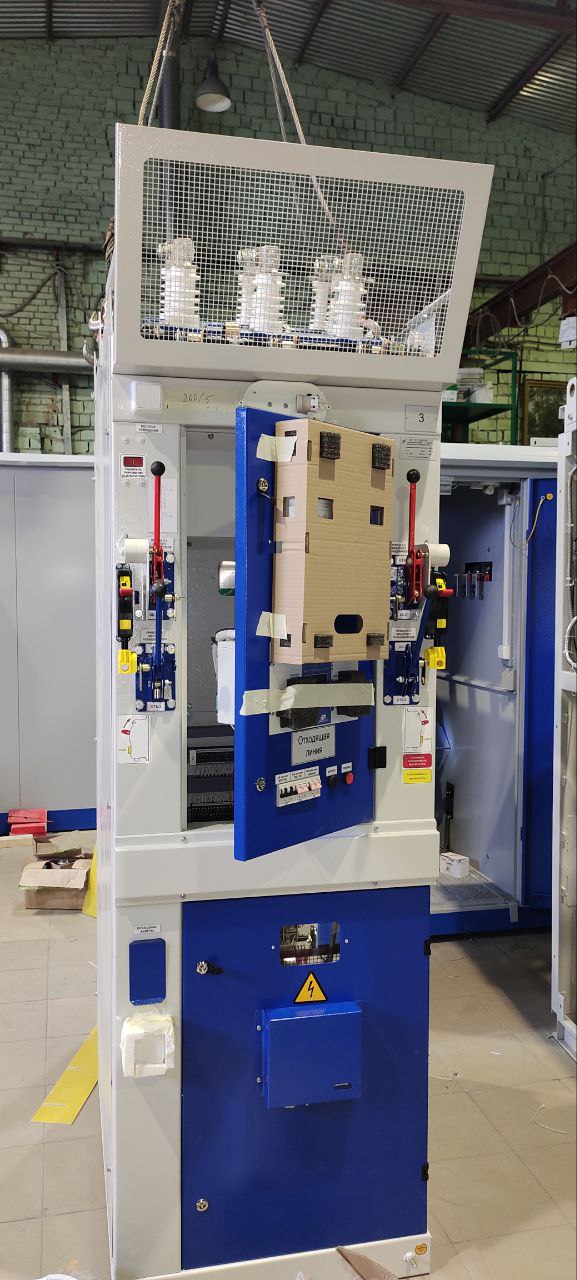

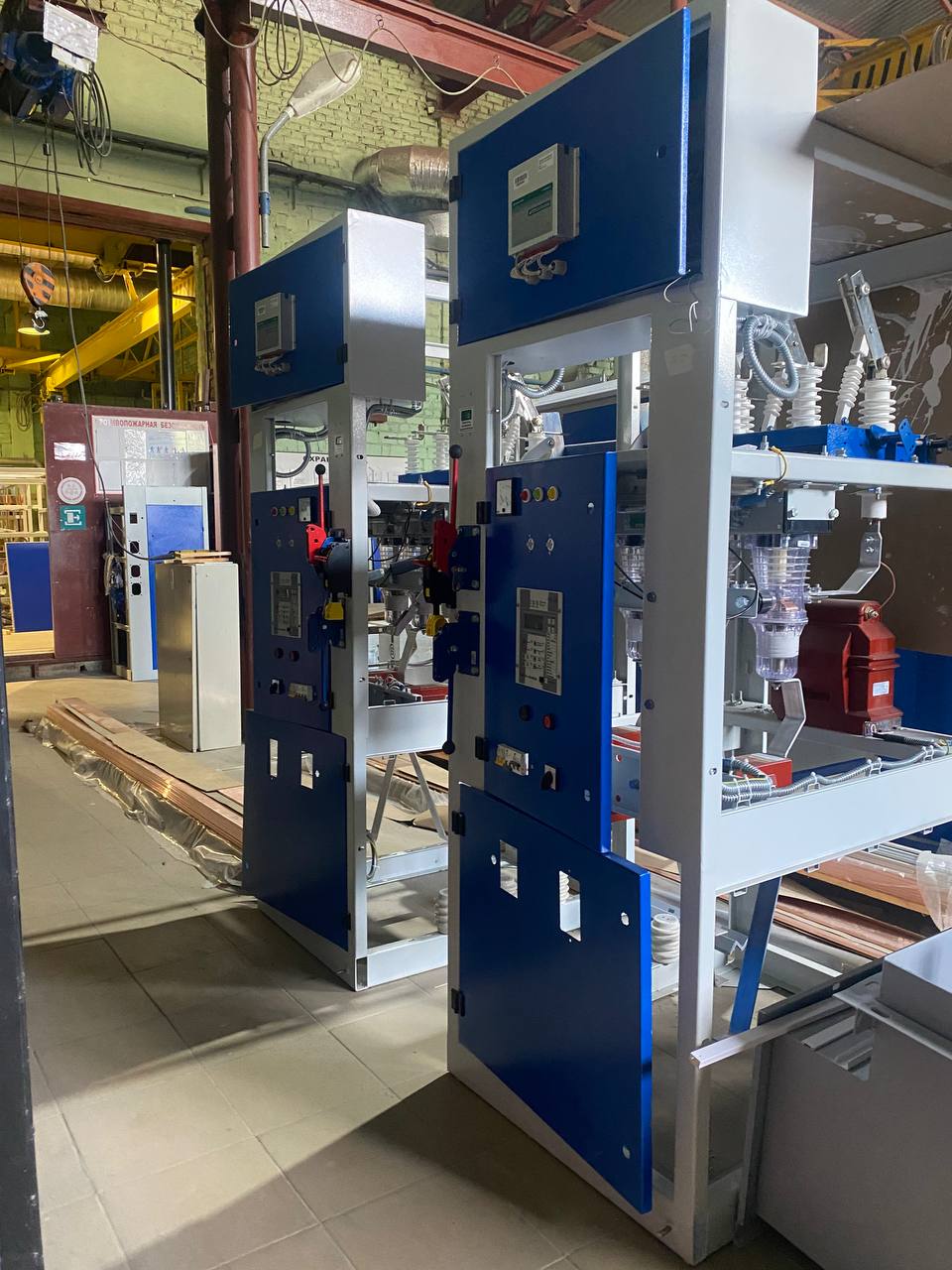

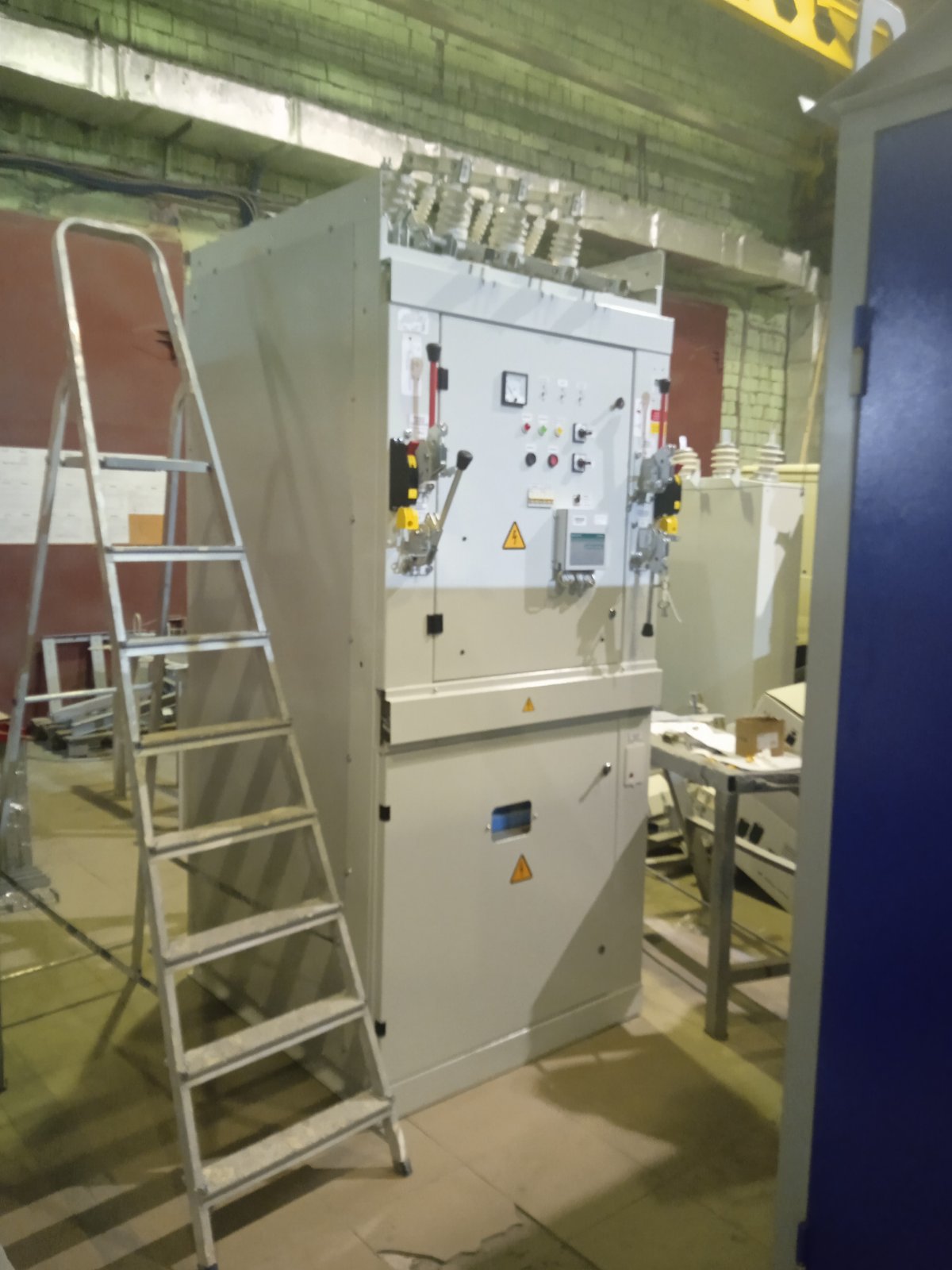

Камеры сборные одностороннего обслуживания серии КСО-299, КСО-299М, КСО-298

ОБЩЕЕ ОПИСАНИЕ

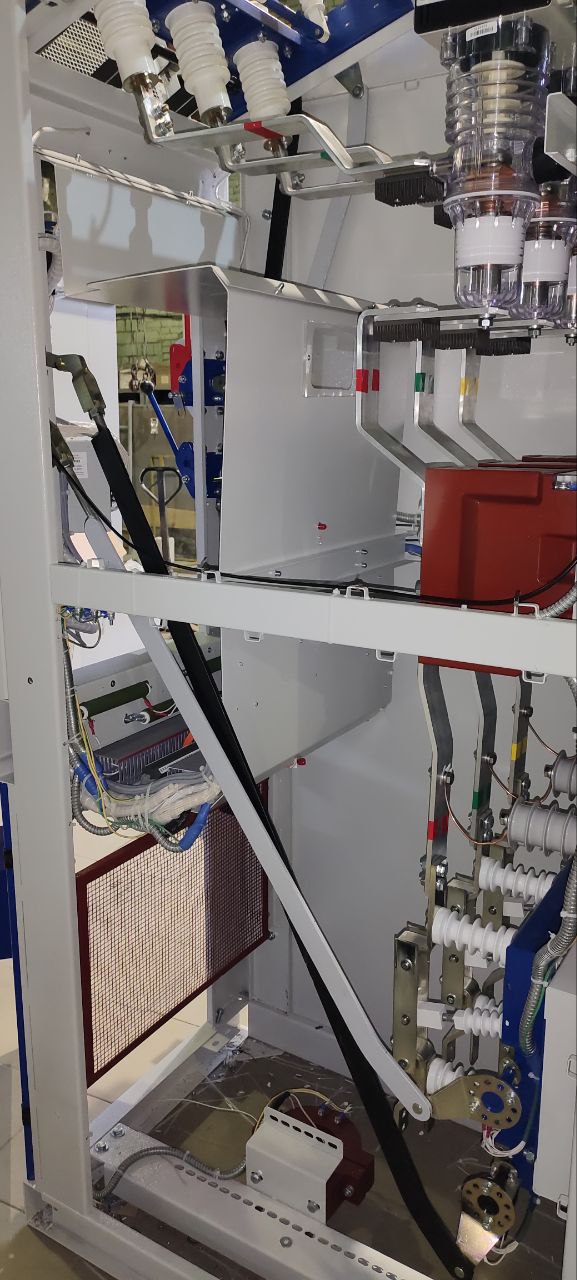

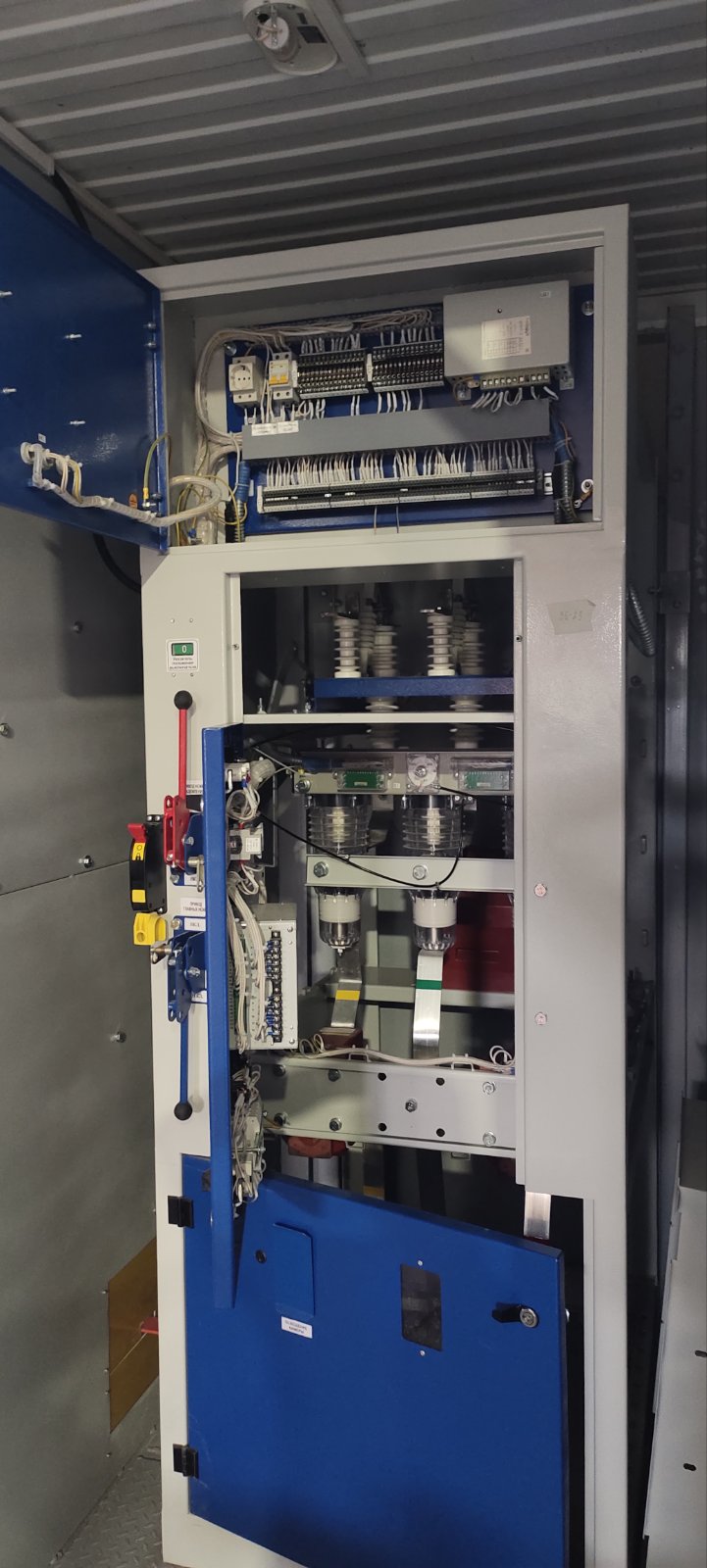

Камера КСО представляет собой металлоконструкцию, сваренную из гнутых стальных профилей и с целью локализации возможных внутренних повреждений разделен на четыре отсека:

Ι – отсек сборных шин;

ΙΙ – отсек силового выключателя;

ΙΙΙ – отсек релейной защиты и автоматики;

ΙV – отсек ввода (вывода).

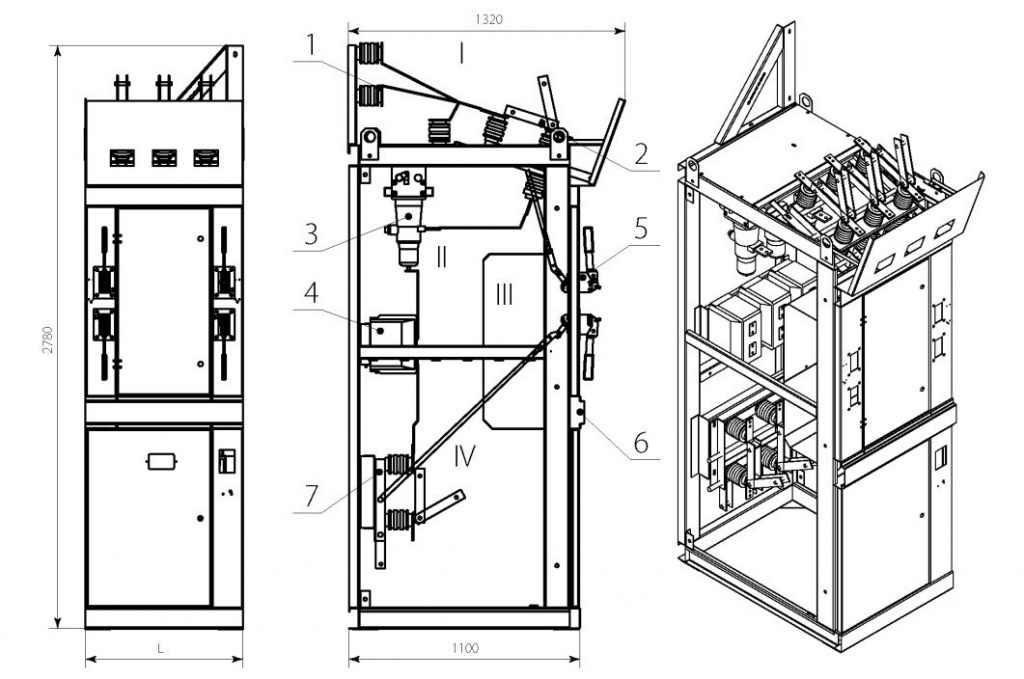

Рисунок 1 – Камера одностороннего обслуживания серии КСО-298 (L=750, 800, 1000 мм)



(КСО-299)

(КСО-299М)

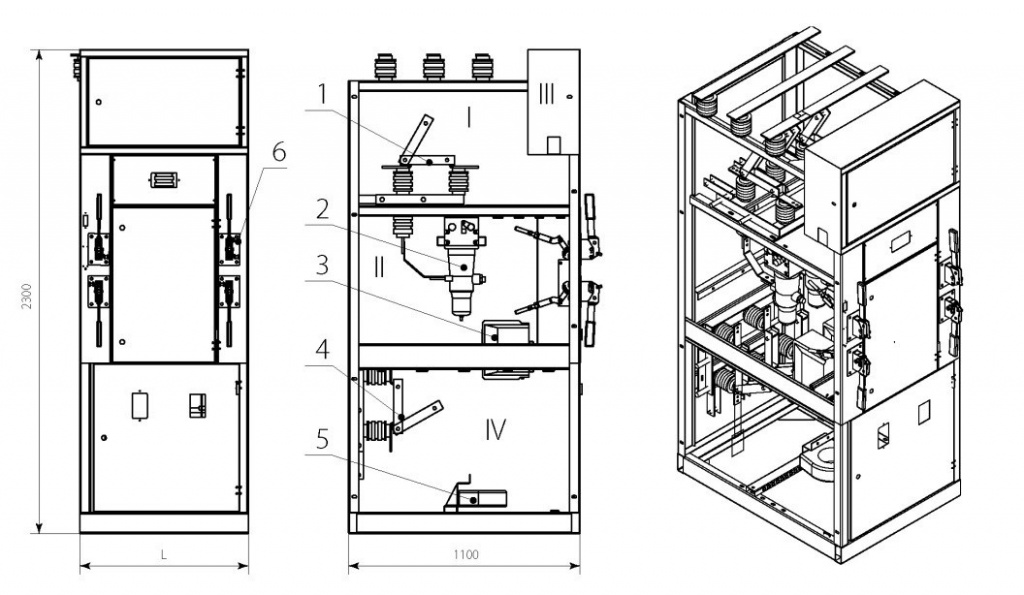

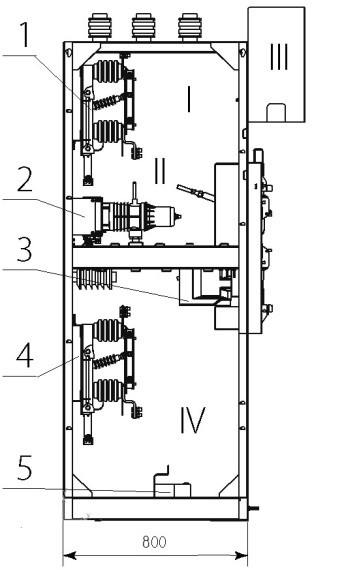

Рисунок 2 – Камера одностороннего обслуживания серии КСО-299, КСО-299М (L=750, 800, 1000 мм)

Позиция	Наименование
1	Шинный разъединитель (РВЗ; РВФЗ)
2	Вакуумный выключатель
3	Трансформаторы тока (ТОЛ)
4	Линейный разъединитель
5	Трансформатор тока (ОЛСП)
6	Приводы разъединителей

Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:

1. блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;

2. блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;

3. блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;

4. предусмотрена возможность использования механических блок-замков и навесных замков.

По заказу могут быть выполнены следующие электрические блокировки:

• блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;

• блокировка, не допускающая включение высоковольтного выключателя ввода при включенных заземляющих ножах заземления сборных шин (может быть реализована механическими блок-замками).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КСО	-	29Х	Х	-	Х	-	Х		У3
1		2	3		4		5		6

КСО-29Х-Х-Х-Х У3	Описание
1	Камера сборная одностороннего обслуживание
2	Модификация с вакуумным вуключателем (9 – горизонтальное расположение СШ; 8 – СШ на треугольнике )
3	Модернизированные (М – расположение релейного шкафа на фасаде, без М – обычные)
4	Порядковый номер схемы главных цепей
5	Номинальный ток главных цепей, А (630, 1000, 1600)
6	Климатическое исполнение и категория размещения

Пример условного обозначения: КСО-299М-4-630-У3




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А:	400; 630; 1000; 1600
Номинальный ток главных цепей камер КСО с выключателями нагрузки, А	630
Номинальный ток трансформаторов тока, А	50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Номинальный ток сборных шин, А	630; 1000; 1600
Ток электродинамической стойкости, кА	51
Ток термической стойкости , кА	20
Обслуживание щита	Одностороннее / двухстороннее
Ввод питания	Сверху / снизу / сбоку / сзади
Вывод отходящих линий	Снизу / сбоку
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
По степень защиты по ГОСТ 14254	IP00, IP31
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005

ПРЕИМУЩЕСТВА

1.     Безопасность:
Камеры сборные одностороннего действия обеспечивают безопасной включение, переключение вводных линий. Использование защитных конструкций безопасно для операторов.

2.     Надежность:
Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва.

3.     Универсальность:
Легко транспортировать и монтировать за счет разборной конструкции секций и отдельных элементов металлоконструкций.
