Камеры сборные одностороннего обслуживания серии КСО-399

О продукте

Камеры сборные одностороннего обслуживания типов КСО-399 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в сетях с изолированной нейтралью.

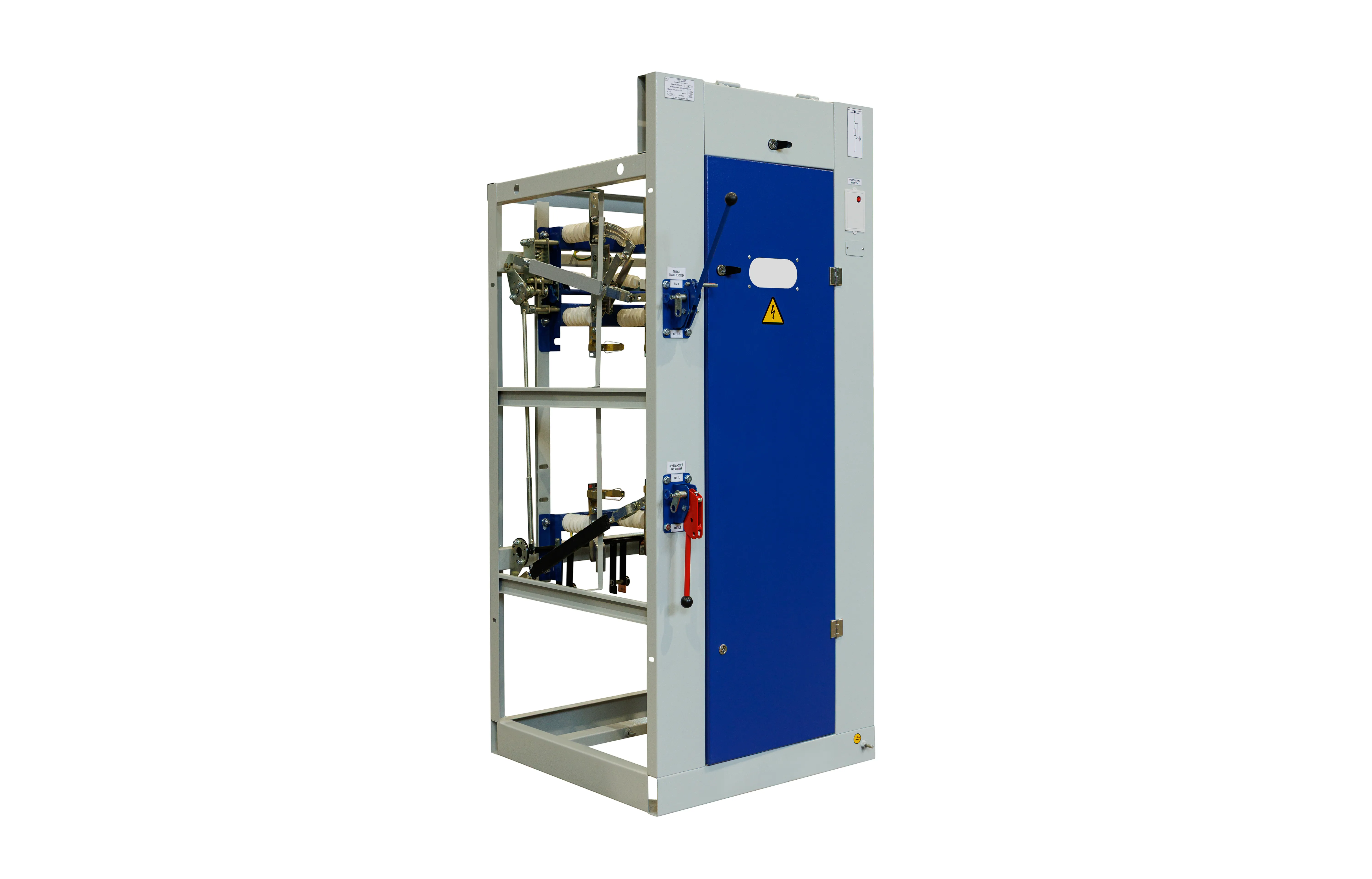

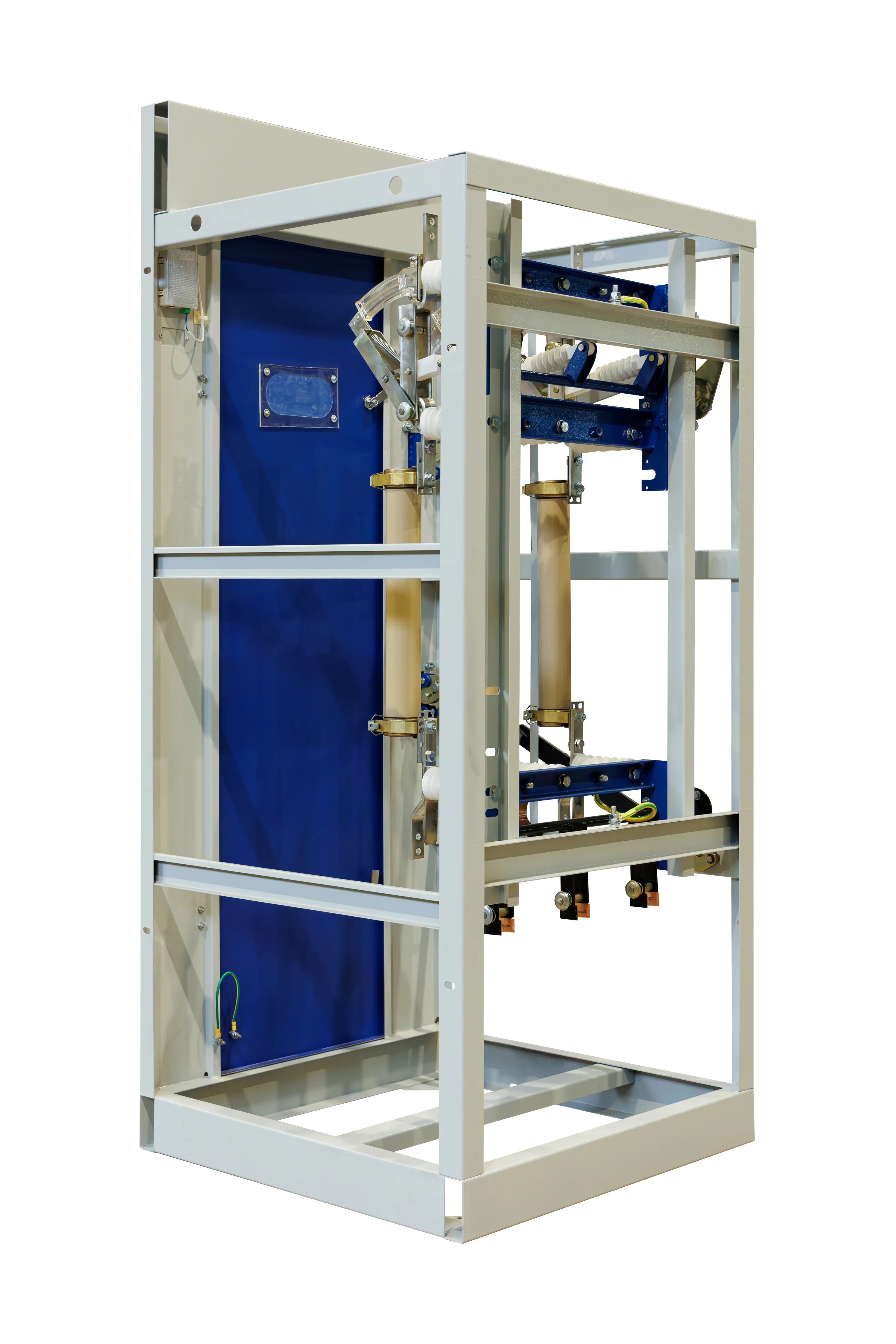

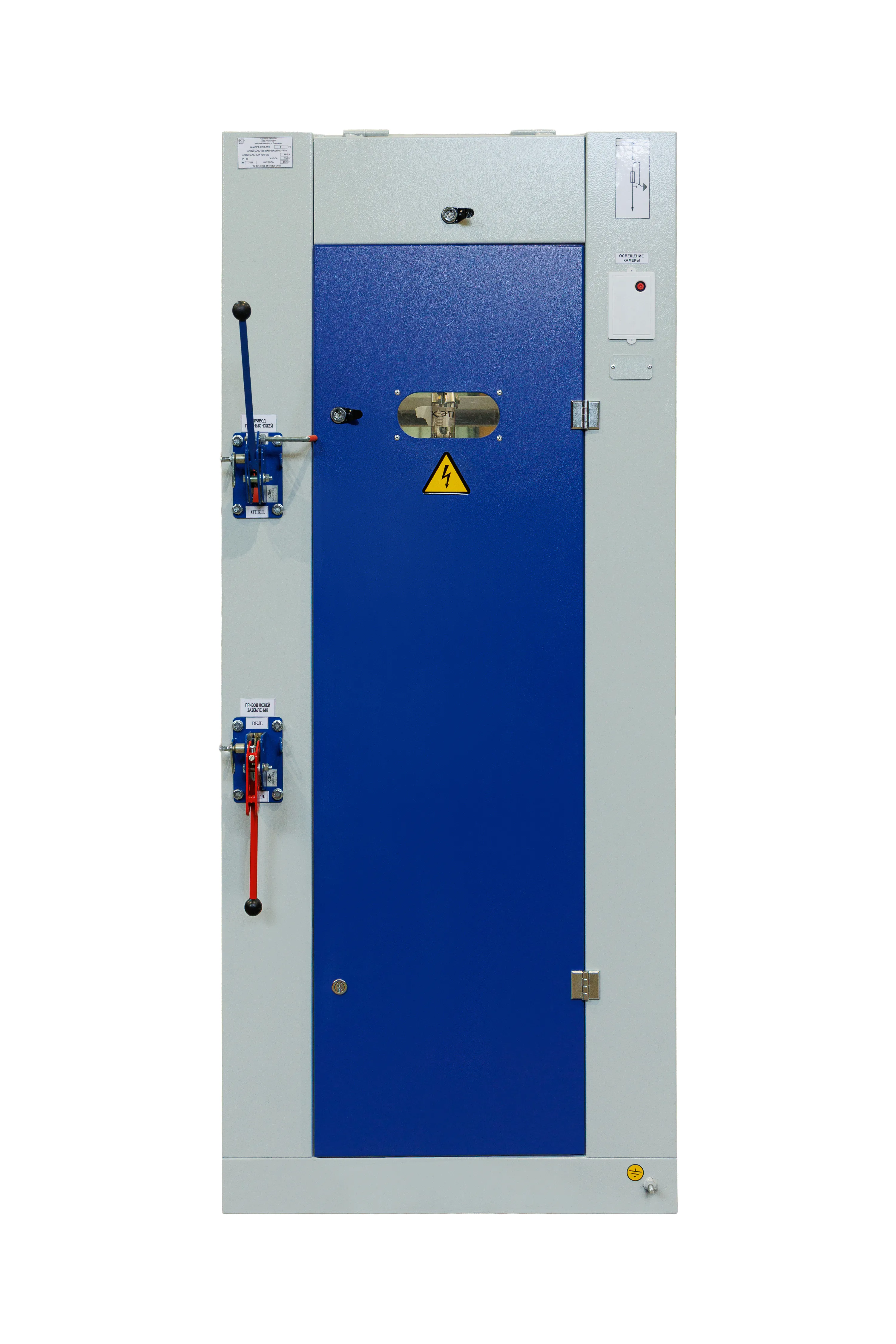

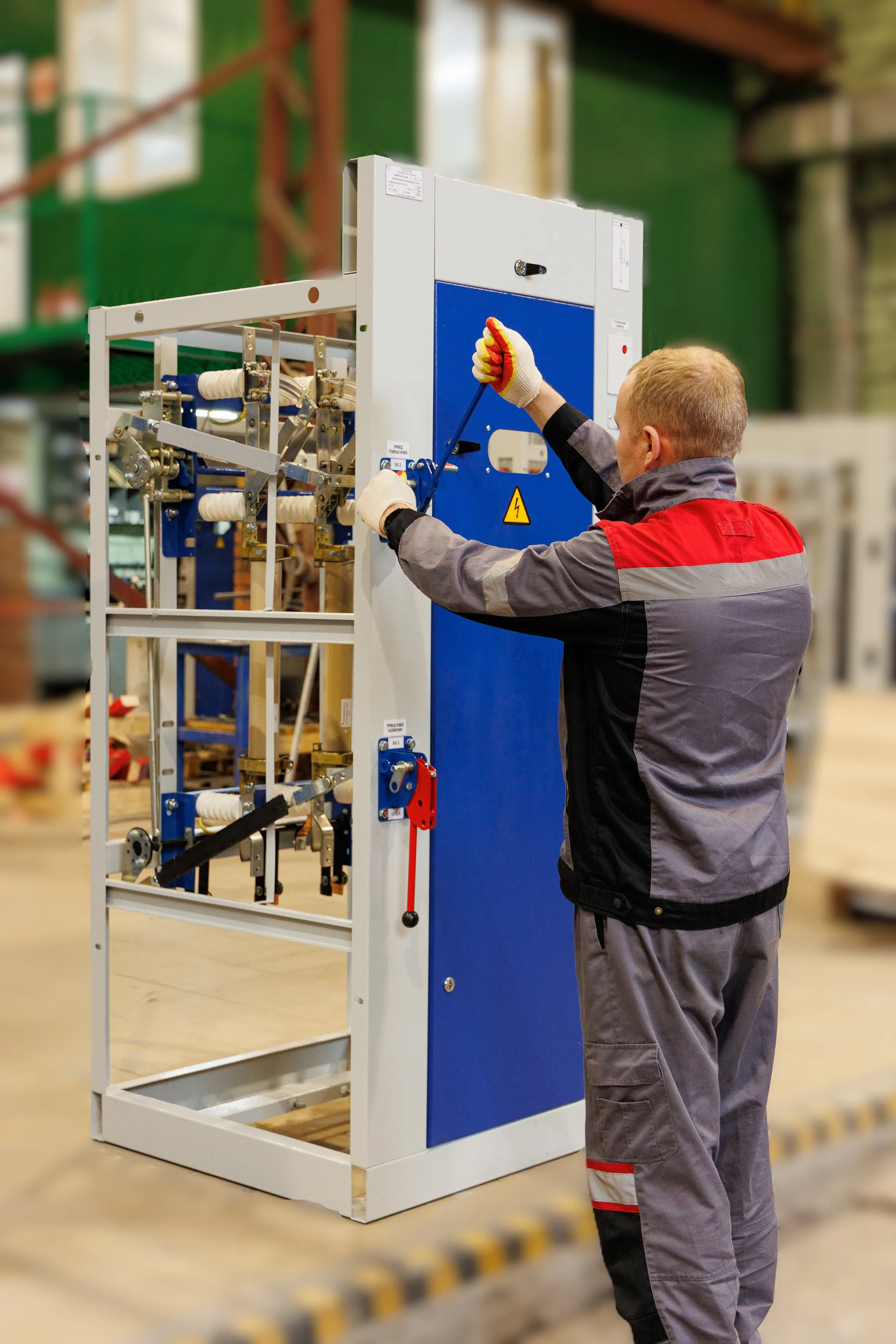

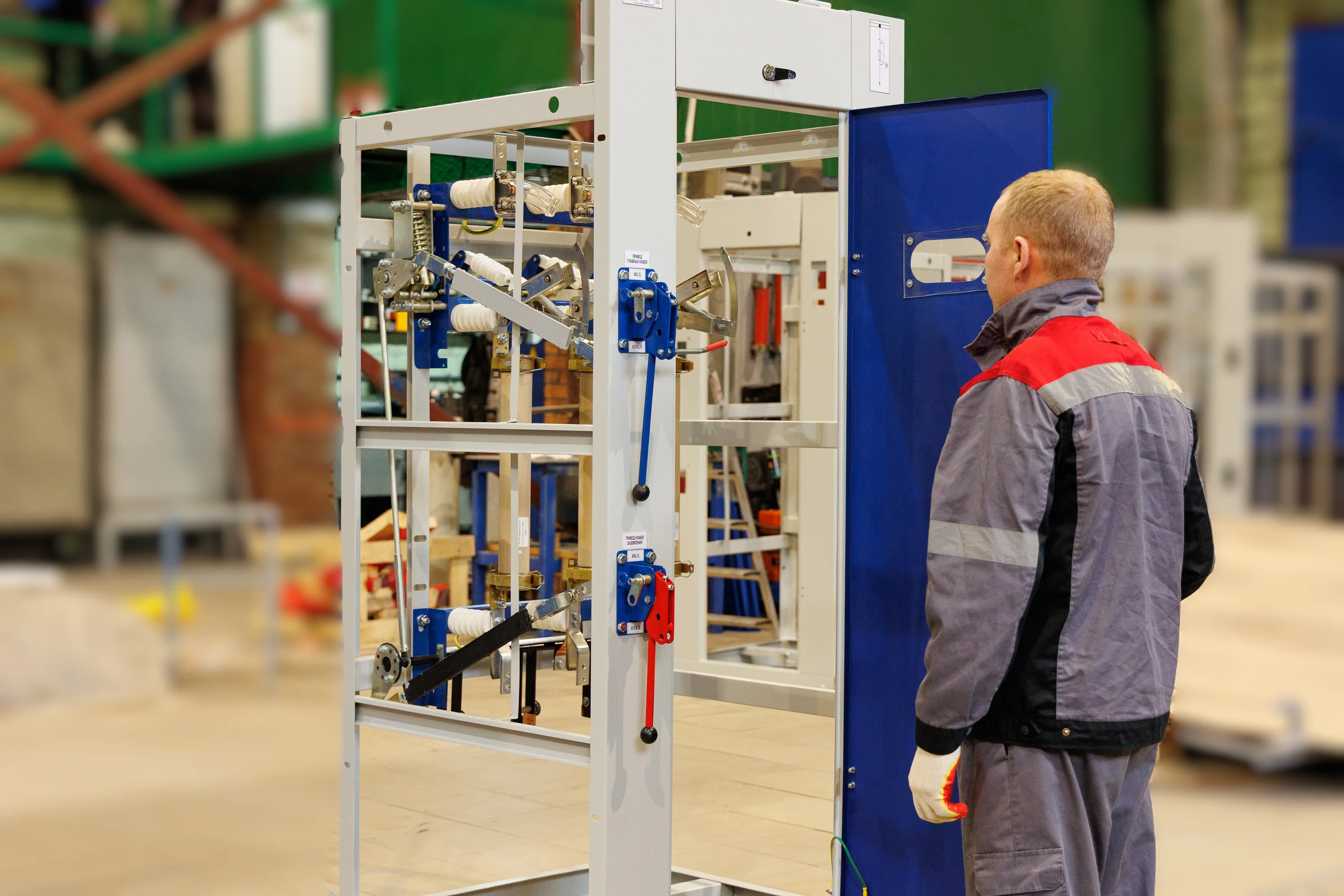

Камера КСО представляет собой металлоконструкцию, собранную из листовых гнутых профилей.

В камерах КСО предусмотрены следующие механические блокировки:

не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки
не допускающая включение заземляющих ножей при включенных главных ножах разъединителя
не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки
не допускающая включение главных ножей при включенных заземляющих ножах разъединителя

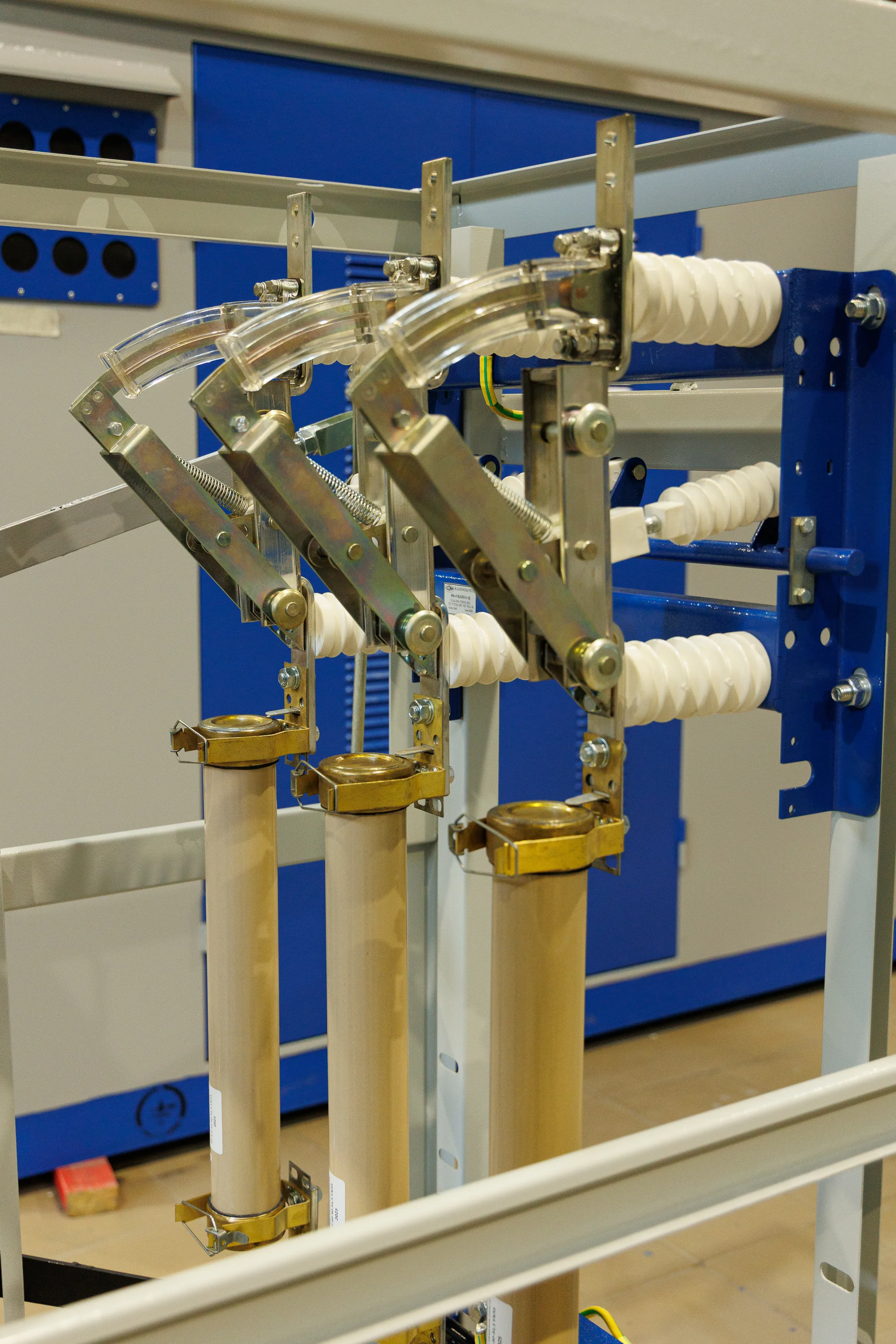

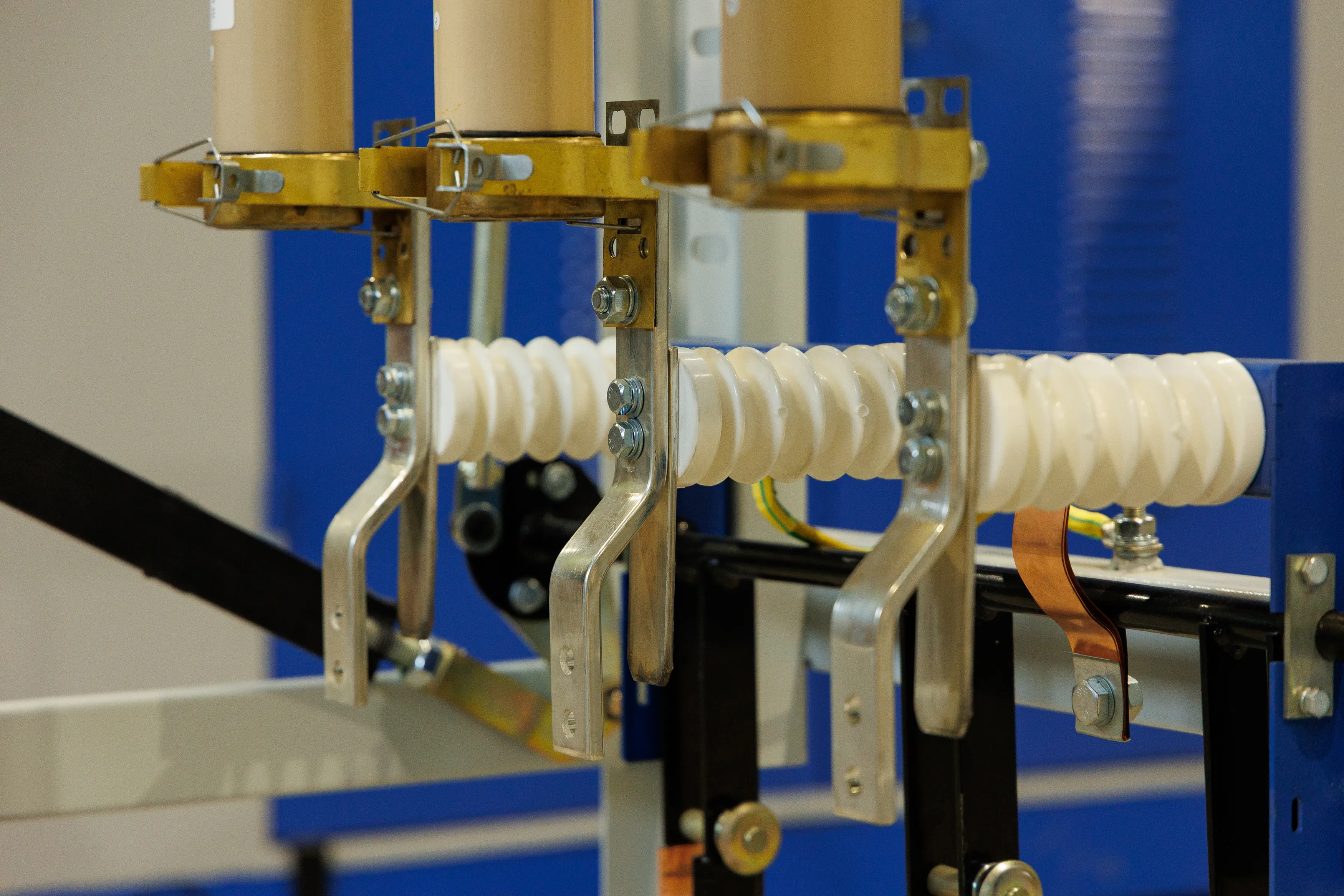

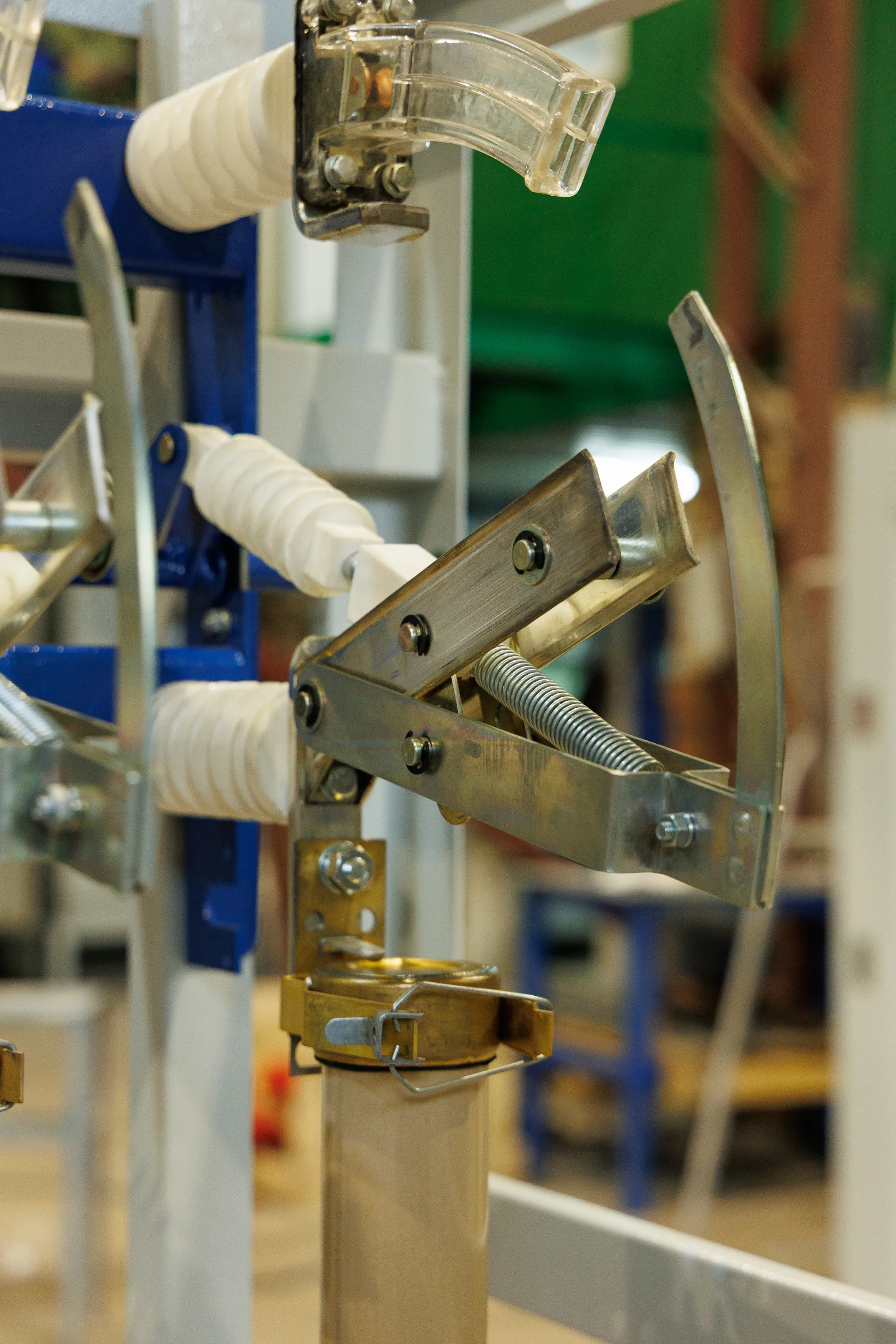

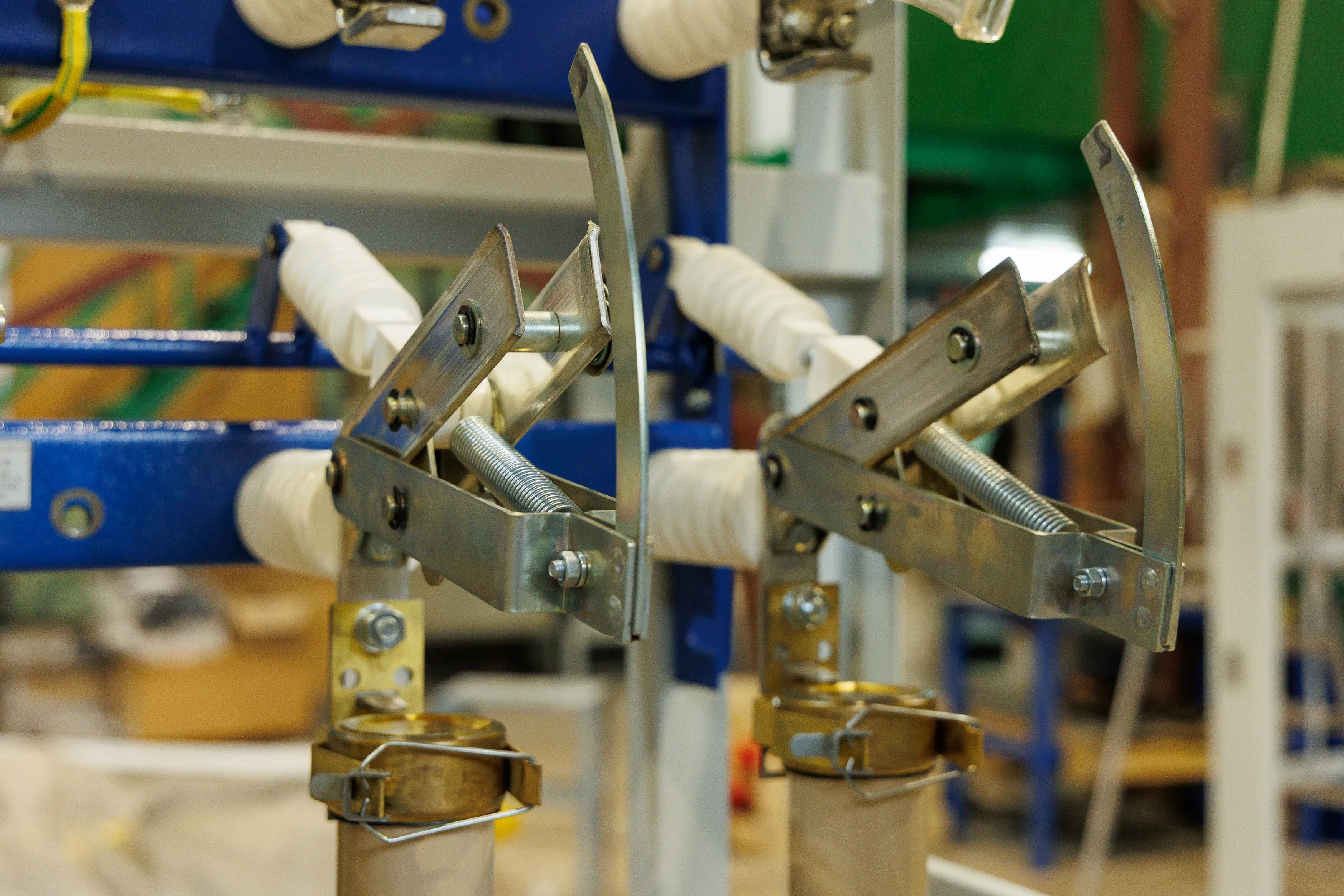

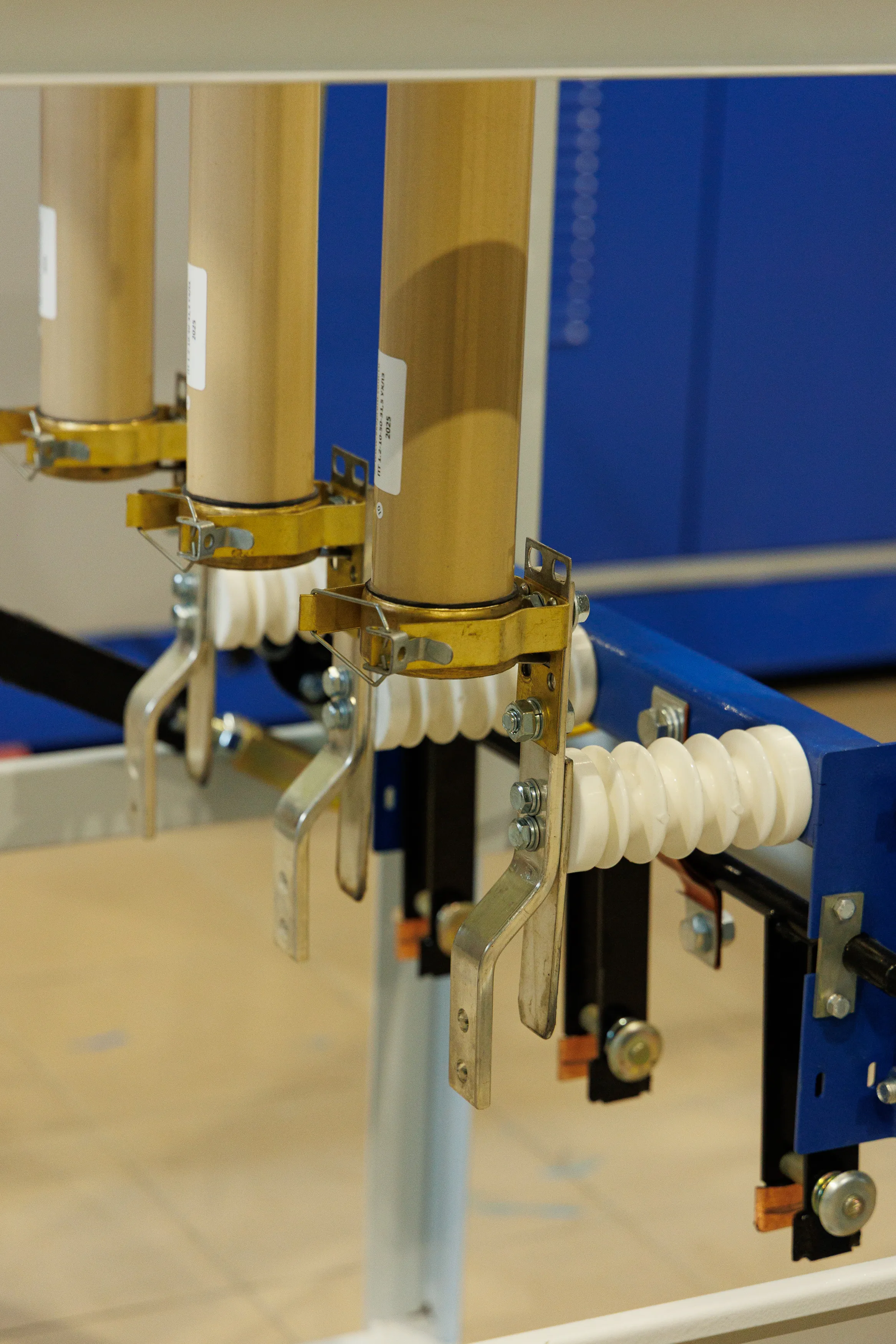

Камеры КСО-399 комплектуются выключателями нагрузки ВНП-М1-10/630, ВНА 10/630-20, ВНР-10/400, разъединителями РВ-10 и РВЗ-10, приводами ПР-10, ПРБД-10, разрядниками РВО, ограничителями перенапряжения ОПН, трансформаторами тока ТЛК-10, ТОЛ-10, трансформаторами напряжения НАМИТ-10, ЗНОЛ.06-6(10), предохранителями для трансформаторов напряжения ПКН 001-10, предохранителями ПКТ 101-6(10), ПКТ 102-6(10), ПКТ 103-6(10) и другими аппаратами высокого напряжения в зависимости от схемы.

Подробнее

Опросный лист Задать вопрос

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КСО	-	399	ХХ	-	Х		У3
1		2	3		4		5

КСО-399-ХХ-Х У3	Описание
1	Камера сборная одностороннего обслуживание
2	Модификация
3	Порядковый номер схемы главных цепей
4	Номинальный ток главных цепей, А (630, 1000)
5	Климатическое исполнение и категория размещения

Пример условного обозначения: КСО-399 04-630 У3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А:	400; 630; 1000
Номинальный ток главных цепей камер КСО с выключателями нагрузки, А	630
Номинальный ток сборных шин, А	630; 1000; 1600
Ток электродинамической стойкости (с разъединителями), кА	51
Ток электродинамической стойкости (с выключателями), кА	41
Ток термической стойкости , кА	20
Обслуживание щита	Одностороннее / двухстороннее
Ввод питания	Сверху / снизу / сбоку / сзади
Вывод отходящих линий	Снизу / сбоку
Материал шин	Медь / Алюминий
Наличие изоляции шин	Неизолированные / изолированные
По степень защиты по ГОСТ 14254	IP00, IP31
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7035/ RAL5005
Габаритные размеры ДхШхВ, мм	800х800х1900

ПРЕИМУЩЕСТВА

1.     Безопасность:
Камеры сборные одностороннего действия обеспечивают безопасной включение, переключение вводных линий. Использование защитных конструкций безопасно для операторов.

2.     Надежность:
Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва.

3.     Универсальность:
Легко транспортировать и монтировать за счет разборной конструкции секций и отдельных элементов металлоконструкций.
