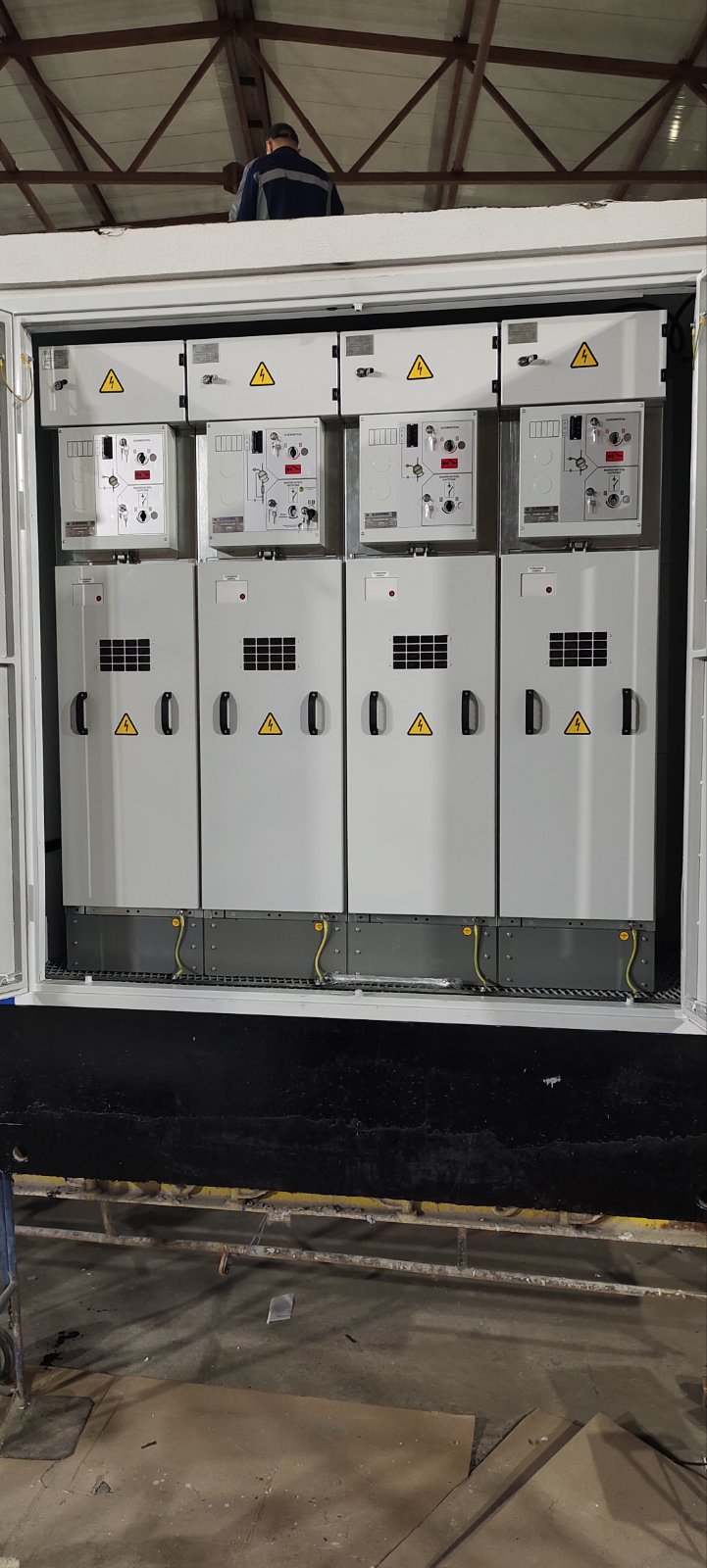

Камеры сборные одностороннего обслуживания серии КСО-Э2023
с элегазовыми выключателями (аналог RM6, SafeRing, NG7, 8DJH)

КСО предназначены для комплектования распределительных устройств и установок компенсации реактивной мощности номинальным напряжением 6, 10 и 20 кВ трехфазного переменного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор или резистор нейтралью.

Камеры сборные одностороннего обслуживания серии КСО-Э2023 с элегазовыми выключателями (аналог RM6, SafeRing, NG7, 8DJH) предназначены для комплектования распределительных устройств и установок компенсации реактивной мощности номинальным напряжением 6, 10 и 20 кВ трехфазного переменного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор или резистор нейтралью.

Подробнее

Опросный лист Задать вопрос

ОБЩЕЕ ОПИСАНИЕ

Корпус КСО представляет собой металлоконструкцию, изготовленную из оцинкованной стали толщиной 2 мм методом холодной штамповки. Все соединения несущих элементов конструкции выполнены на стальных вытяжных заклепках. Наружные элементы конструкции – двери, боковые панели и т.д. – окрашены порошковой краской.

Для обеспечения безопасности обслуживающего персонала КСО разделена на 3 отсека:

отсек сборных шин;
отсек главных цепей;
отсек вторичных цепей.

В КСО предусмотрены механические, электромагнитные и замковые блокировки.

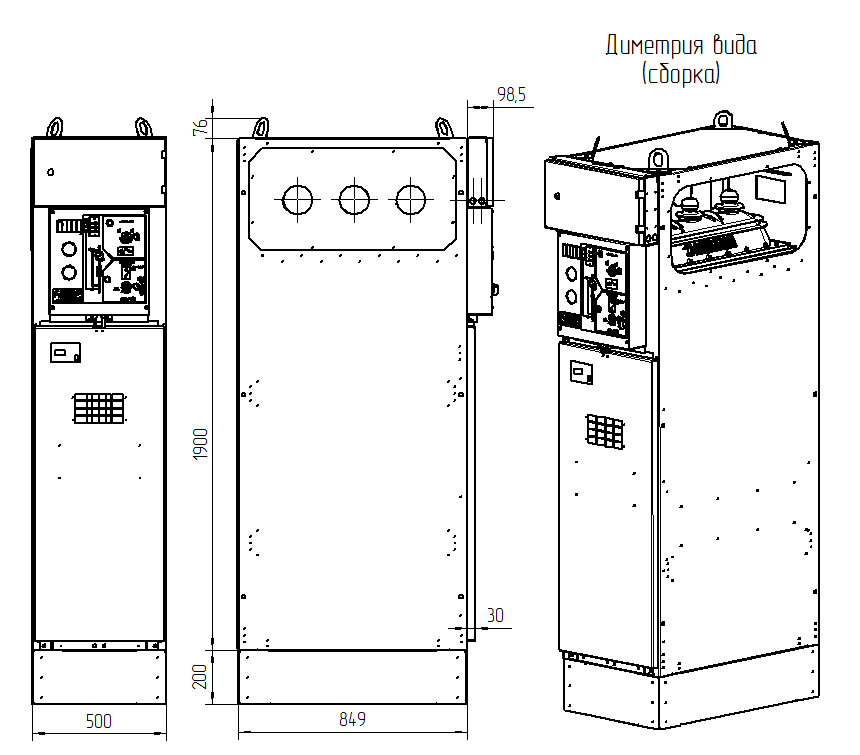

КСО_Элегазовая.png Рисунок 1 – Камера одностороннего обслуживания серии КСО-Э2023 20кВ.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

КСО	-	Э2023	-	Х		У3
1		2		3		4

КСО-Э2023-Х У3	Описание
1	Камера сборная одностороннего обслуживание
2	Модификация с элегазовым выключателем
3	Порядковый номер схемы главных цепей
4	Климатическое исполнение и категория размещения

Пример условного обозначения: КСО-Э2023-04 У3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение, кВ	6; 10, 20
Наибольшее рабочее напряжение, кВ	7,2; 12; 24
Номинальный ток сборных шин, А.	400; 630; 1250
Номинальный предохранителей, А.	Не более 200
Номинальный ток сборных шин, А	630; 1000; 1600
Ток электродинамической стойкости, кА	51
Ток термической стойкости при длительности протекания 3с., кА	20
Обслуживание щита	Одностороннее
Ввод питания	Снизу / сбоку
Вывод отходящих линий	Снизу / сбоку
Материал шин	Медь
Наличие изоляции шин	Изолированные
По степень защиты по ГОСТ 14254	IP31
Защита от механического воздействия ГОСТ IEC 62262	IK10
Каркас	х/кат. стальной оцинкованный лист, до 3 мм
Покрытие	Краска порошковая
Сейсмостойкость (по шкале MSK-64), до	9 баллов
Климатическое исполнение	У3
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7016/ RAL7035

ПРЕИМУЩЕСТВА

1. Малогабаритность:

Использование коммутационного оборудования с элегазовой изоляцией позволяет уменьшить габариты корпуса оборудования и камеры сборной в целом.

2. Безопасность:

Камеры сборные одностороннего действия обеспечивают безопасной включение, переключение вводных линий. Использование защитных конструкций безопасно для операторов.

3. Надежность:

Использование современного оборудования для обеспечения надежности функционирования. Совокупная работа вводных устройств за счет использования систем автоматического ввода резерва.

4. Универсальность:

Легко транспортировать и монтировать за счет разборной конструкции секций и отдельных элементов металлоконструкций.
