Пункт коммерческого учета и пункт учета и секционирования (ПКУ, ПУС, реклоузер)

О продукте

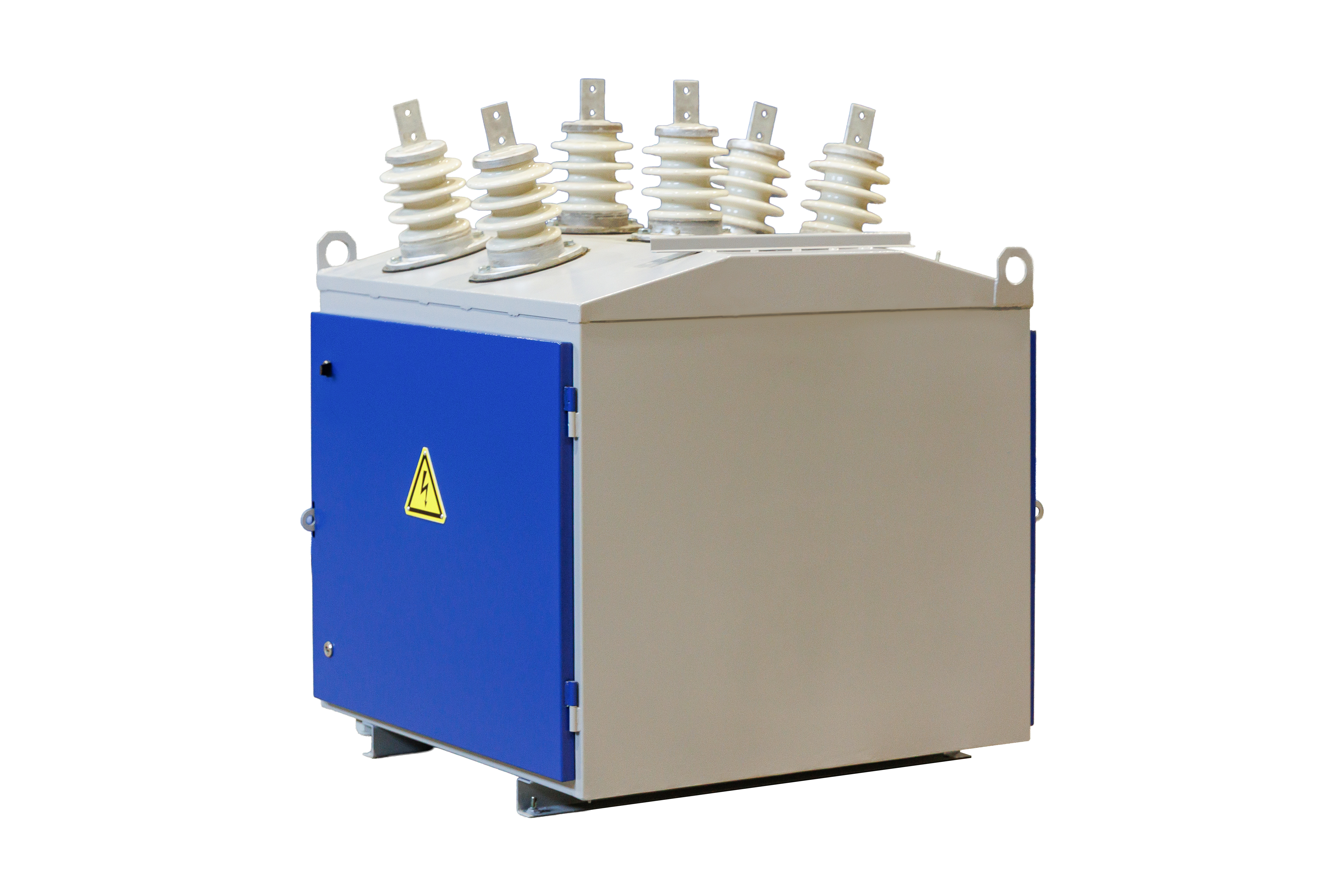

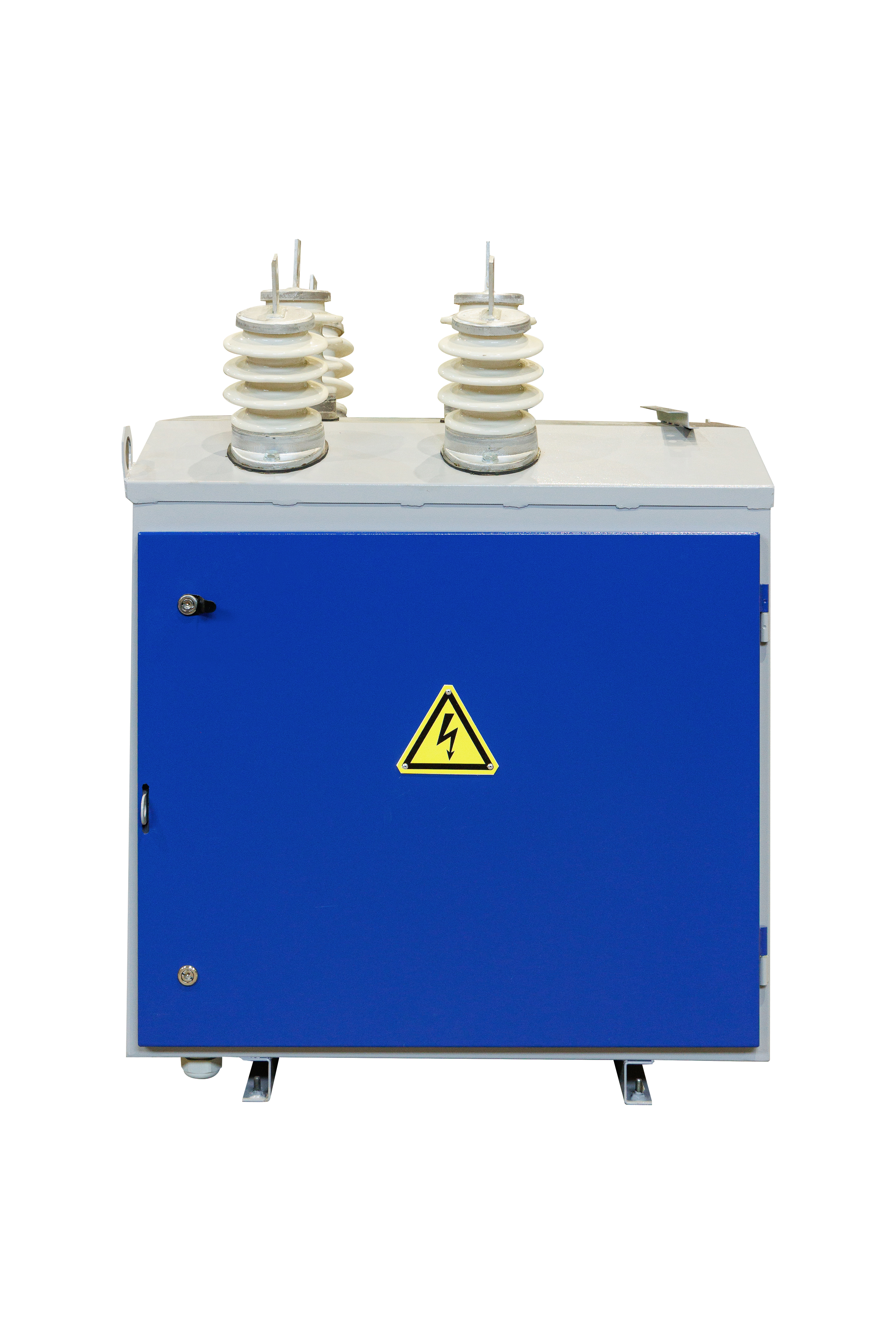

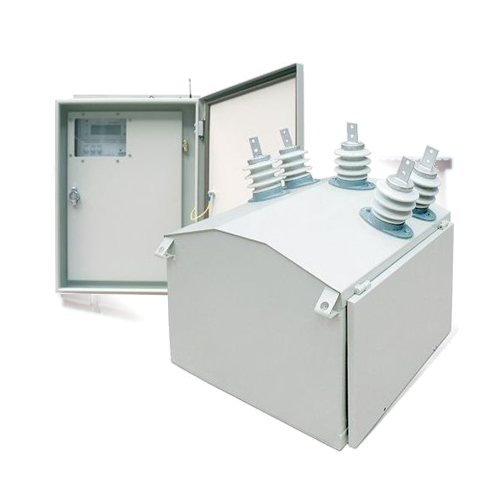

Пункты коммерческого учета (далее ПКУ) предназначены для работы воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением до 10 кВ и используются для коммерческого (расчетного) учета потребляемой активной и реактивной электрической энергии.

Пункт учета и секционирования (далее ПУС) предназначен для повышения надежности ЛЭП 6-10 кВ за счет автоматического секционирования воздушных линий с двухсторонним и односторонним питанием, автоматического ввода резерва, сетевого резервирования, а также за счет разделения линий электропередач на отдельные участки для обеспечения бесперебойной работы подстанций, не входящих в участок с поврежденной подстанцией.

Подробнее

Задать вопрос

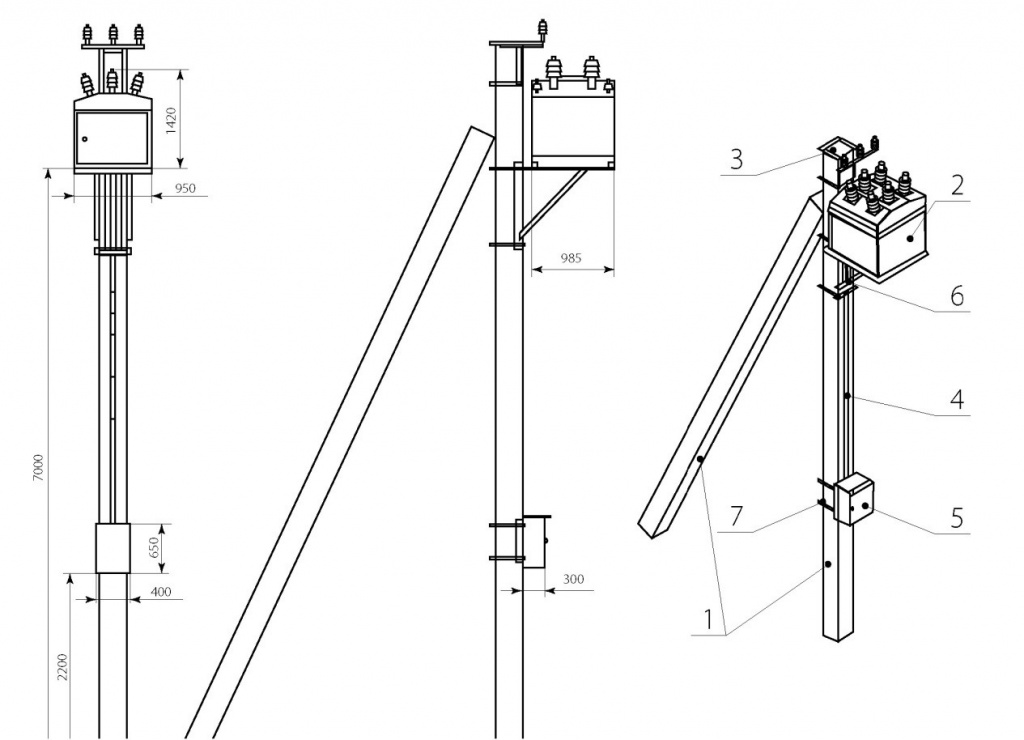

PKU и PUS.jpg

Рисунок 1 – Пункт коммерческого учета и пункт учета и секционирования (ПКУ, ПУС, реклоузер)

Позиция	Наименование
1	Опора

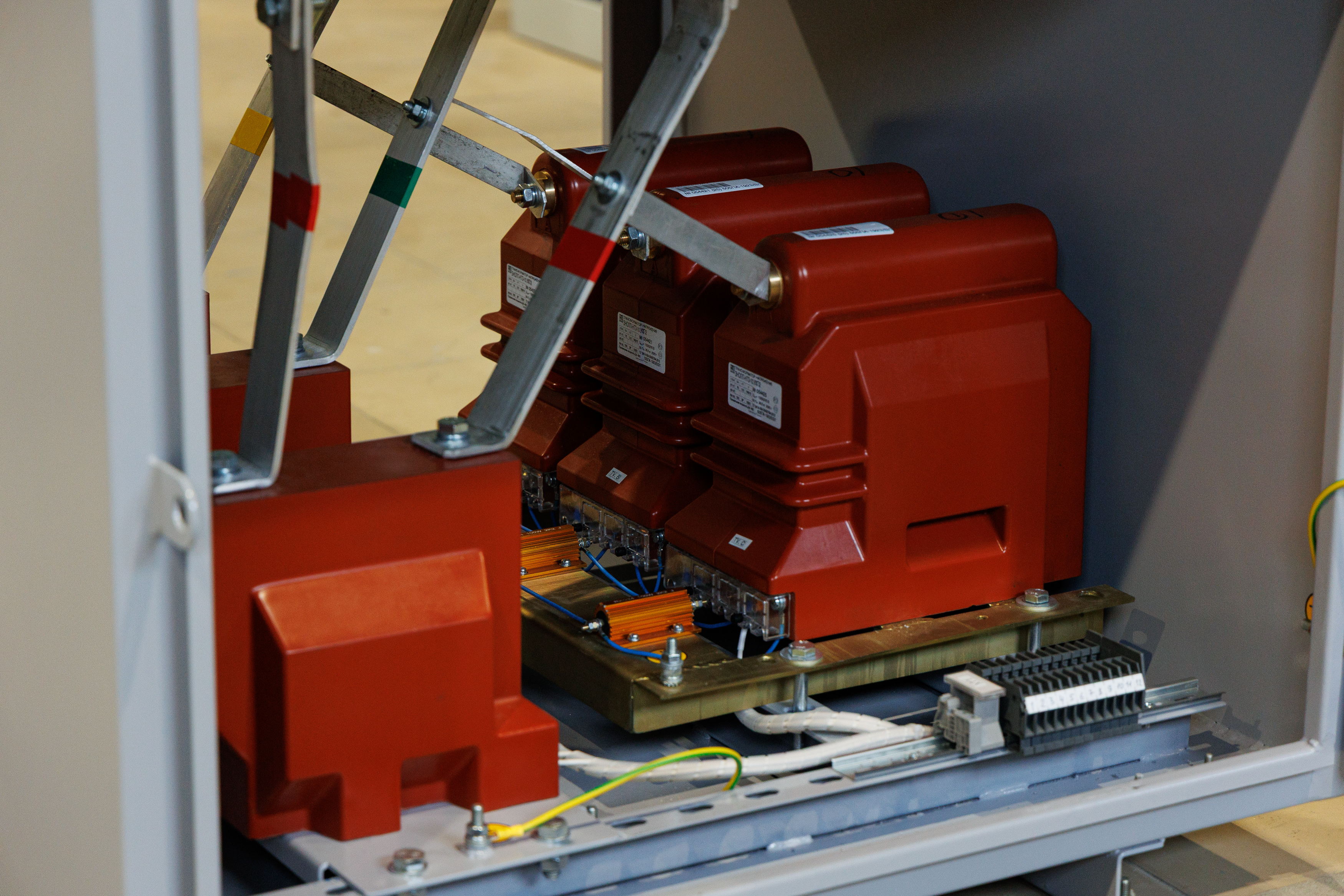

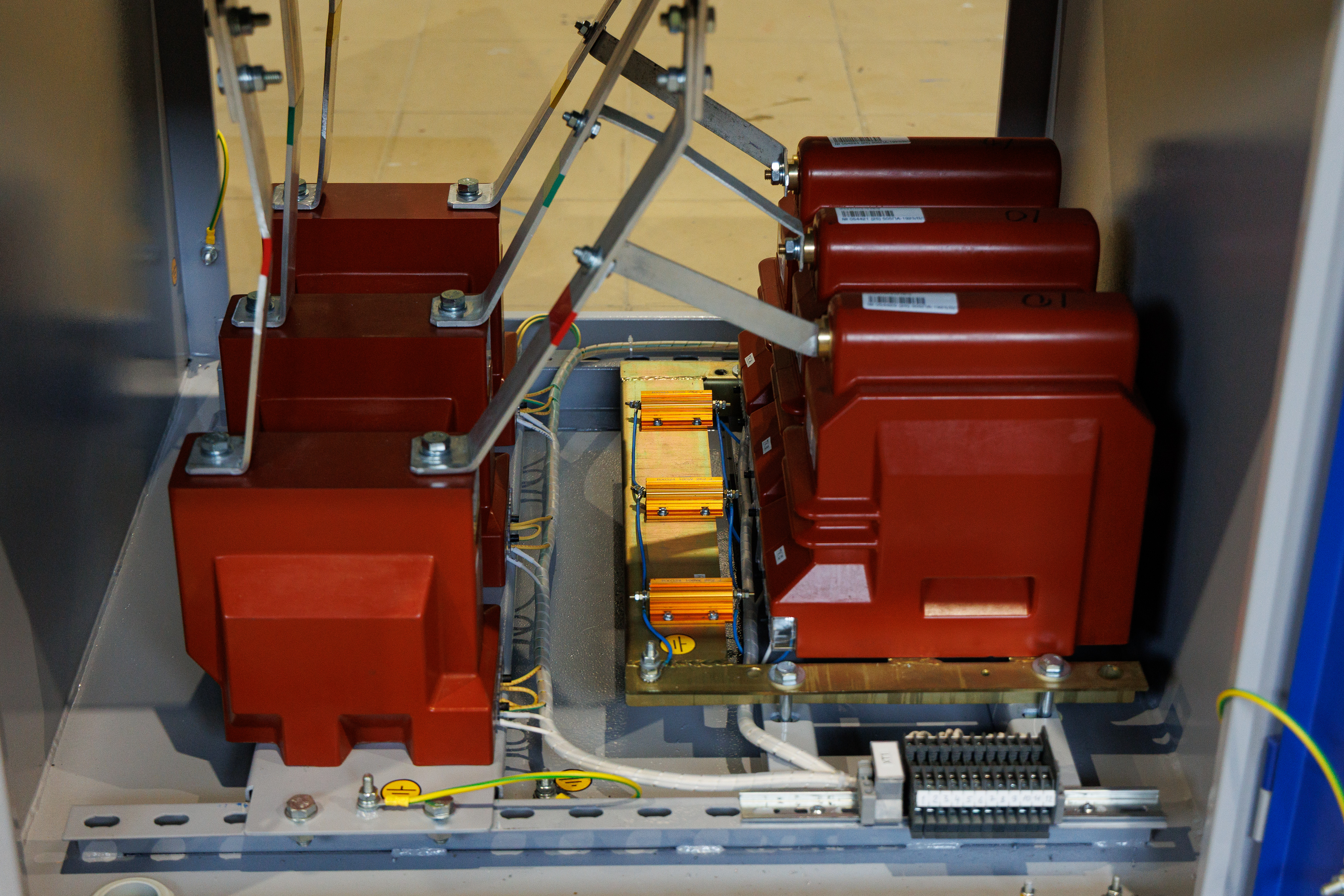

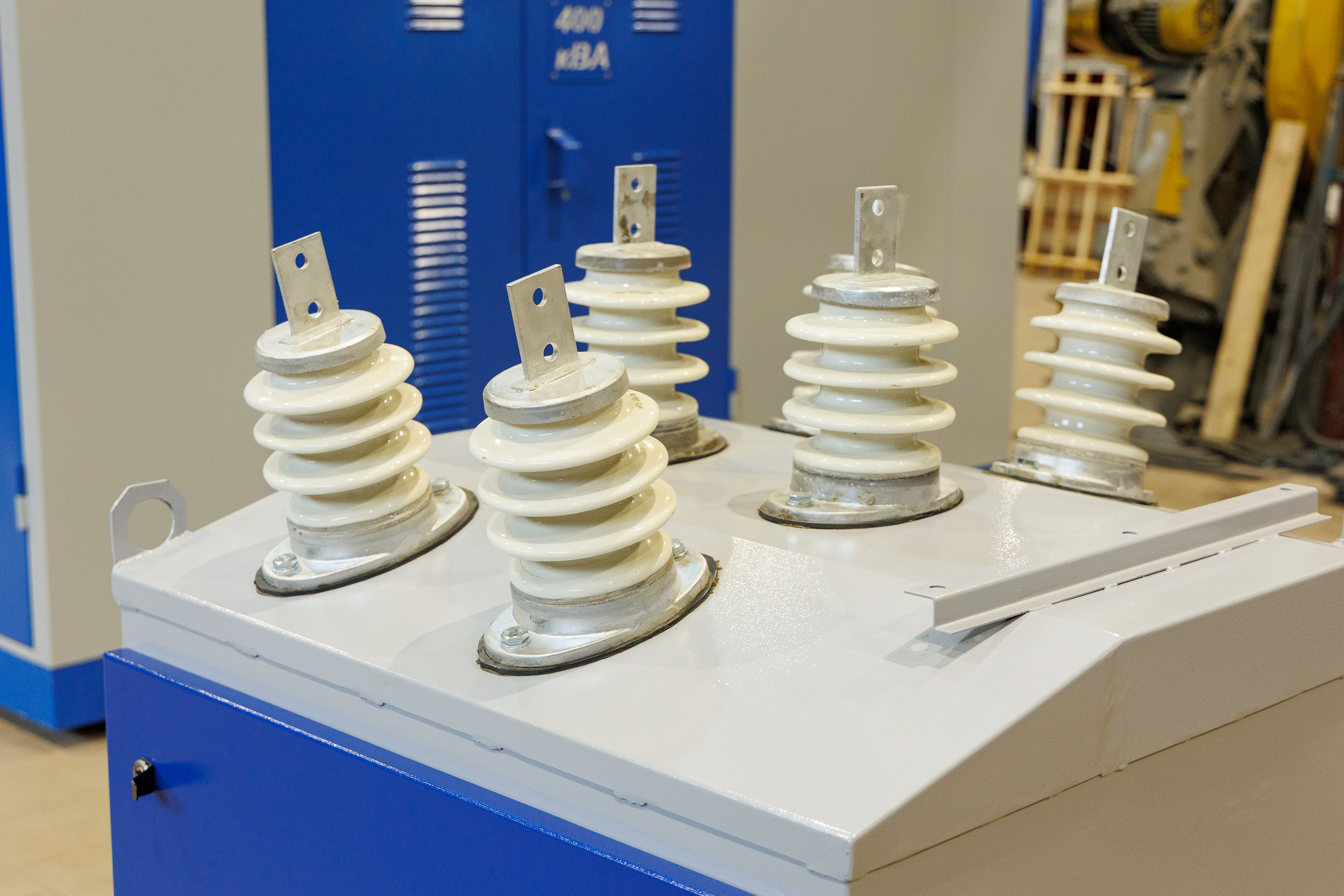

2	Высоковольтный модуль(ВМ)
3	Монтажный комплект
4	Кабельный жгут
5	Шкаф управления (ШУ)
6	Кронштейн под ВМ
7	Кронштейн под ШУ

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ПХХ	-	ХХ	ХХ	х	ХХ		У1
1		2	3		4		5

ПХХ-ХХ ХхХ У1	Описание
1	Пункт (КУ – коммерческого учета, УС – учета и секционирования)
2	Номинальное напряжение 6(10) кВ
3	Количество трансформаторов тока (ТТ)
4	Количество трансформаторов напряжения (ТН)
5	Климатическое исполнение и категория размещения

Пример условного обозначения: ПКУ-10 3ТТх3ТН У1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток, А.	630
Номинальные рабочие токи цепи высоковольтного выключателя, А	50; 100; 150; 200; 300; 400; 600
Ток электродинамической стойкости, кА	21
Вид линейных высоковольтных подсоединений	Воздушный ввод, воздушный вывод
Условия обслуживания	Двухстороннее
Вид управления	Местное и дистанционное
Материал шин	Алюминий
Наличие изоляции шин	Неизолированные
По степень защиты по ГОСТ 14254	IP54
Климатическое исполнение	У1
Рабочий диапазон температур эксплуатации	-45...+40 °С
Цвет	RAL7040/ RAL5005

ПРЕИМУЩЕСТВА

1. Безопасность:

Пункты учета обеспечивают постоянный учет количества потребляемой энергии. Возможен удаленный мониторинг показателей приборов учета. Использование защитных конструкций безопасно для операторов.

2. Надежность:

Использование современного оборудования для обеспечения надежности функционирования.

3. Универсальность:

Легко транспортировать и монтировать за счет разборной конструкции и отдельных элементов металлоконструкций.
